Optisches Inspektionssystem CVR 100 Fi
per VideosichtKameraautomatisiert

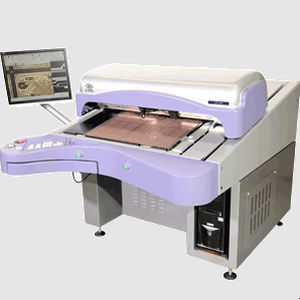

Optisches Inspektionssystem - CVR 100 Fi - CIMS - per Videosicht / Kamera / automatisiert
Optisches Inspektionssystem - CVR 100 Fi - CIMS - per Videosicht / Kamera / automatisiert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Kamera, optisch, per Videosicht
Merkmal
automatisiert
Typ
zur Qualitätskontrolle, zur Fehlererkennung, Oberflächenfehler, visuell, Video
Anwendung
für die Elektronikindustrie, PCB
Weitere Eigenschaften
hochauflösend, computergesteuert, kontaktlos

Beschreibung

Beschreibung
AVI-Prüfstation für fertige Leiterplatten, ausgelegt zur Inspektion von High-End HDI- und IC-Substraten. Die CVR 100 Fi ist für Linien-/Abstandsbreiten ab 10 µm (Minimum) optimiert und eignet sich besonders für Prozesse im Bereich 10–30 µm. Das System vereint moderne Mehrfach-Illuminationskonfigurationen und einstellbares Videolicht für klare Fehlerbilder und präzise Klassifikation. Robuste Mechanik und leistungsstarke Hardware gewährleisten hohen Durchsatz und zuverlässigen Betrieb. Die benutzerfreundliche Bedienoberfläche und das ergonomische Design ermöglichen effiziente Bedienung bei minimalem Schulungsaufwand. CVR 100 Fi ist voll kompatibel mit den Datenverwaltungssystemen CDB™ und CDBIC™ und lässt sich in alle CIMS AOI-Systeme sowie in das Phoenix Fi Endprüf-AVI-System integrieren.

Hauptmerkmale
  • Mehrere Beleuchtungs-Konfigurationen für flexible Fehlererkennung
  • Variables Zoom mit automatischer Kalibrierung
  • Stationärer Vakuumtisch für stabile Handhabung
  • Ergonomisches Design für Bedienkomfort und Effizienz
  • Optimierte Bewegung von Fehler zu Fehler zur Reduzierung der Prüfzeit
  • Klare Fehlerbilder mit einstellbarer Videobeleuchtung

Optionen
  • Auto-Marker zur Fehlermarkierung
  • Barcode-Reader für Rückverfolgbarkeit
  • Verstellbarer Monitorarm
  • CDB™/CDBIC™ — Fehlerklassifizierung und virtuelle Fehlerabbildung
  • VVS™ — virtuelles Verifikationssystem
  • SharpLight™ — verbesserte Videoabbildung

Kompatibilität
Voll kompatibel mit den Datenverwaltungssystemen CDB™ und CDBIC™. Integrierbar in alle CIMS AOI-Systeme sowie in das Phoenix Fi Endprüf-AVI-System.

Technische Daten
  • Produkttyp: AVI-Prüfstation für fertige Leiterplatten
  • Zielsubstrate: High-End HDI- und IC-Substrate
  • Linien/Abstand Kapazität: optimiert für 10–30 µm (Minimum 10 µm)
  • Beleuchtung: moderne Mehrfach-Konfigurationen; einstellbares Videolicht
  • Optik: variables Zoom mit automatischer Kalibrierung
  • Tisch: stationärer Vakuumtisch
  • Design: ergonomische Benutzeroberfläche und Arbeitsstation
  • Leistung: robuste Mechanik und leistungsstarke Hardware für hohen Durchsatz
  • Bewegung: optimierte Fehler-zu-Fehler Bewegung
  • Fehlerbehandlung: unterstützt Markierung und Reparatur von Fehlern; Auto-Marker optional
  • Optionale Zubehörteile: Barcode-Reader, verstellbarer Monitorarm
  • Softwarekompatibilität: CDB™ / CDBIC™; VVS™ virtuelle Verifikation; SharpLight™ verbesserte Videoabbildung
  • Integration: kompatibel mit allen CIMS AOI-Systemen und dem Phoenix Fi Endprüf-System
