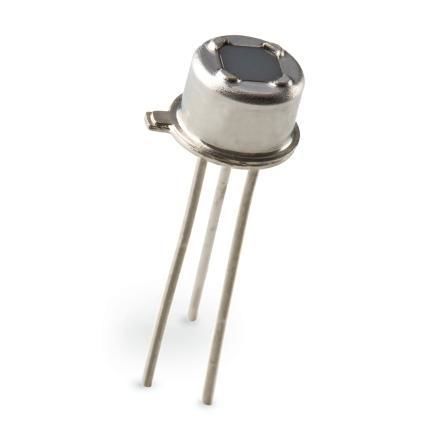

Pyroelektrischer Infrarotsensor PYD 5731

Produktübersicht
Mit einem Durchmesser von 4,7 mm ist der PYD 5731 Miniatur-Zweielement DigiPyro® eines der kleinsten Designs im Excelitas Pyrodetector-Portfolio. Der Detektor enthält zwei in Reihe geschaltete Elemente in einem TO-46 Metallgehäuse mit optischem Fenster. Als Teil der DigiPyro®-Familie verfügt er über eine interne Digitalisierung, die die Elementsignale in ein 14-Bit-Digitalausgangssignal über die Direct Link-Schnittstelle umwandelt. Der PYD 5731 ist für kompakte Optiken und miniaturisierte Produktdesigns optimiert und bietet hohe EMI-Immunität.

Eigenschaften

• Integrierte 14-Bit-Digitalisierung durch interne Schaltung
• Keramische pyroelektrische Elemente mit hoher Empfindlichkeit
• Zweilement-Konfiguration (1,4 × 0,4 mm²) in Serie
• Sichtfeld: 99° (horizontal) / 88° (vertikal)
• Miniatur-TO-46-Metallgehäuse mit optischem Fenster für bessere EMI-Immunität
• Geeignet für fortschrittliche Bewegungsalgorithmen

Anwendungen

• Bewegungserkennung mittlerer Reichweite (mit geeigneter Linse)
• Energieeinsparungsanwendungen (Beleuchtung, HVAC)
• Einbruch- und Präsenzmelder
• Horizontalmontage in kompakten Geräten

Technische Daten

• Modellfamilie: DigiPyro® miniaturisierter pyroelektrischer Detektor
• Durchmesser: 4,7 mm
• Gehäusehöhe: 3,3 mm
• Elemente: Zweielement in Serie, Elementgröße 1,4 × 0,4 mm²
• Empfindlichkeit: 11 kV/W (typisch)
• Rauschen: 10 Zählwerte (typisch), 27 Zählwerte (maximal)
• Betriebsanforderungen: 2,7–3,6 V / 10 µA
• Gehäuse mit optischem Fenster: TO-46 Metallgehäuse
• Sichtfeld (horizontal/vertical): 99° / 88°
• Schnittstelle: Direct Link digitale Schnittstelle (14-Bit-Digitalausgang aus der internen Digitalisierung)
• Empfohlene Verwendung: kompakte Optiken und Designs mit hoher EMI-Immunität
