Pyroelektrischer Infrarotsensor PYD 1388

Produktübersicht

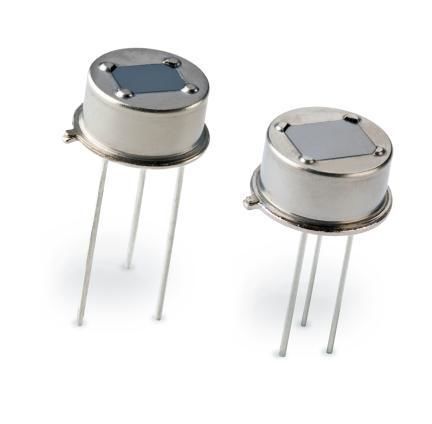

Die PYD 1388 und PYD 1398 sind Zweielement-Pyrodetektoren in einem TO-5 Metallgehäuse mit optischem Fenster. Beide Geräte verwenden zwei Sensorelemente in entgegengesetzter Reihenschaltung mit einem integrierten FET in Source-Follower-Konfiguration. Der PYD 1398 verfügt über ein größeres Fenster zur Verringerung der Weißlichtempfindlichkeit und über einen Gate-Widerstand zur Verbesserung des Verhaltens bei niedrigen Temperaturen. Es sind zwei EMI-Versionen verfügbar: Standard (ein RC-Filter an Drain und Source) und erweitert (zusätzliche RC-Filterstufe für starke EMI-Umgebungen).

Details
Beide Modelle bieten entgegengesetzt verschaltete Sensorelemente und einen integrierten Source-Follower-FET. Der PYD 1388 ist das Basismodell der Standard-Analogserie. Der PYD 1398 reduziert die Weißlichtempfindlichkeit und verbessert das Verhalten bei niedrigen Temperaturen durch größeres Fenster und Gate-Widerstand. EMI-Filteroptionen ermöglichen die Auswahl nach elektromagnetischen Umgebungsanforderungen.

Eigenschaften

• TO-5 Metallgehäuse für EMI-Abschirmung
• Hochresponsitive keramische pyroelektrische Elemente
• Doppeldetektor mit 2 × 1 mm² Elementen
• Sichtfeld: 95° / 100° (horiz. / vert.)
• Integrierter FET in Source-Follower-Konfiguration
• Integrierte(n) EMI-Filterstufe(n) (1 oder 2 je nach Version)

Anwendungen

• Horizontal montierte Messanwendungen
• Kosteneffiziente Bewegungsmelder-Designs
• Langstrecken-Erkennung menschlicher Bewegung (mit Linse)
• Belegungs- und Energiesparanwendungen
• Einbruch- und Alarmanlagen

Technische Daten

• Empfindlichkeit: 4.2 kV/W (typ.)
• Rauschen: 20 µVpp (typ.) / 50 µVpp (max.)
• Betriebsspannung: 2.0–10 V
• Gehäuse mit optischer Fensteröffnung: TO-5 Metallgehäuse
• PYD 1388 Sichtfeld (horiz/vert): 95° / 87°
• PYD 1398 Sichtfeld (horiz/vert): 100° / 100°
• PYD 1388 EMI-Filterung: 1 Stufe
• PYD 1398 EMI-Filterung: 2 Stufen
