Thermosäulen-Infrarotsensor TPD 1T 0122

für tragbares Infrarot-Thermometer

Übersicht

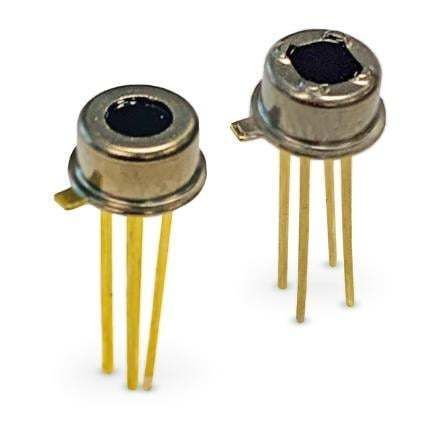

Die Excelitas TPD 1T 0122 und TPD 1T 0123 Thermopilendetektoren im TO-46-Gehäuse bieten eine kompakte IR-Sensorlösung mit einem empfindlichen Thermopile-Chip und kleinem optischen Fenster. Das runde Fenster ist für das IR-Band 5–14 µm beschichtet; das quadratische Format ermöglicht den Einsatz schmalbandiger optischer Filter für die Gasmessung und selektive Detektion. Ein integrierter Thermistor sorgt für Umgebungs-Temperaturkompensation.

Teilenummern
TPD 1T 0122, TPD 1T 0123

Hauptmerkmale

• TO-46 Metallgehäuse mit optischem Fenster (rund oder quadratisch)
• Thermistor integriert zur Kompensation der Umgebungstemperatur
• Optische Beschichtung für IR-Band 5–14 µm (rundes Fenster); quadratisches Format unterstützt Schmalbandfilter
• Hoher Signal-Rausch-Abstand und kurze Zeitkonstante für schnelle Reaktion

Spezifikationen

• Responsivity: 77 V/W
• Sensitivity S100: 56 µV/K
• Noise: 42 nV/√Hz
• Time Constant: 15 ms
• Gehäuse mit optischem Fenster: TO-46
• Sichtfeld: 120°

Anwendungen
Geeignet für OEM-IR-Module, tragbare Temperaturmessgeräte, industrielle IR-Sensorik und Gasmesssysteme (bei Verwendung schmalbandiger Filter in der Variante mit quadratischem Fenster). Einsatz, wenn ein kompakter, kompensierter Thermopile-Sensor benötigt wird.

Montage & Bestellung
Standard-TO-46-Through-Hole-Gehäuse. Datenblatt zu Filteroptionen, Fensterformatwahl (rund vs. quadratisch) und Lötanweisungen beachten. Lieferanten für kundenspezifische Filterintegration oder Großmengenbestellungen kontaktieren.
