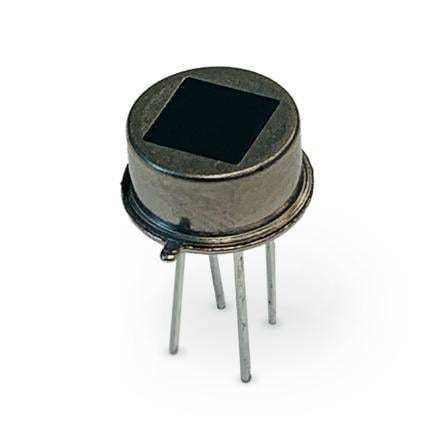

Pyroelektrischer Bewegungssensor PYQ 1548

für den Innenraumfür Deckenmontagehochempfindlich

Übersicht
Der PYQ 1548 von Excelitas ist ein vier-Elemente Niedrigstrom-pyroelektrischer Bewegungsmelder der DigiPyro-Serie. Entwickelt für batteriebetriebene Geräte, arbeitet er mit 1,8 V Versorgungsspannung und ermöglicht entfernte Bewegungsdetektion bei geringem Stromverbrauch.

Details
Der PYQ 1548 unterstützt 1,8 V Versorgungsspannung und weist einen sehr niedrigen Ruhestrom auf. Eine konfigurierbare Wake-up/Sleep-Funktion reduziert den Systemstromverbrauch und verlängert die Batterielebensdauer. Der Detektor bietet wählbares Bandpassfilter und eine Impulszählfunktion. Elementgrößen sind standardmäßig 1 × 1 mm², optional 0,8 × 0,8 mm² für kompakte Linsen und kurze Erfassungsreichweiten.

Eigenschaften

• Integrierte Digitalisierung
• Bewegungserkennungseinheit mit Interrupt-Funktion
• Niedriger Stromverbrauch: 3 µA bei 1,8 V (typ.)
• Keramische pyroelektrische Elemente mit hoher Empfindlichkeit
• Vier-Elemente-Konfiguration mit 1 × 1 mm² (Option: 0,8 × 0,8 mm²)
• Sichtfeld: 119° (140°)
• TO-5 Metallgehäuse für verbesserte EMI-Immunität
• Ausgelegt für einfache Integration in Produktdesigns

Anwendungen

• Bewegungserkennung mittlerer bis kurzer Reichweite (mit Linse)
• Energieeinsparungsanwendungen
• Einbruch- und Alarmanlagen
• Deckenmontage-Anwendungen
• Batteriebetriebene Geräte und IoT-Endpunkte

Technische Daten

• Responsivität: 6,5 (10,2) kV/W (typ.)
• Rauschen: 6 (9) digits (typ.), 24 (31) digits (max.)
• Betriebsstromversorgung: 1,8–3,6 V / 3 µA
• Gehäuse mit optischer Öffnung: TO-5
• PYQ 1548 Sichtfeld (horiz/vert): 119° (140°) / 119° (140°)
