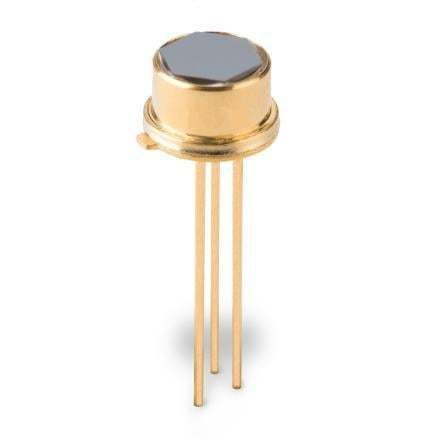

Thermosäulen-Infrarotsensor TPiS 1T 1252B

für tragbares Infrarot-Thermometer

Übersicht
Der TPiS 1T 1252B DigiPile Sensor von Excelitas verbindet ein Thermopile‑Detektorelement mit einem internen ADC zur On‑Chip‑Verstärkung und digitalen Wandlung. Untergebracht in einem speziellen TO‑46‑Gehäuse mit dem patentierten ISOthermal‑Design bietet er verbesserte Stabilität bei thermischen Stößen und vereinfacht die digitale Anbindung für Industrie‑ und Medizinanwendungen.

Details
Der TPiS 1T 1252B DigiPile verfügt über einen Thermopile‑Detektor mit nativem 17‑Bit‑Tobj‑Ausgang und einem 14‑Bit‑Tamb‑Kanal. Im Bitstrom folgt auf das Thermopile‑Signal eine Messung der internen Temperaturreferenzdiode, was präzise Objekttemperaturberechnungen ermöglicht. Die digitale Ausgabe verringert die Anfälligkeit für elektrische Störungen und erleichtert die Systemintegration mit Mikrocontrollern und ADC‑Architekturen.

Eigenschaften

• Digitaler Ausgangssensor mit On‑Chip‑ADC
• 17‑Bit Tobj Direktausgang
• 14‑Bit Tamb Direktausgang (interne Referenz)
• Betriebsspannung: ab 2,4 V (typ. 2,4–3,6 V)
• Niedriger Stromverbrauch für batteriebetriebene Anwendungen
• Isothermes TO‑46‑Gehäuse (ISOthermal)
• Sichtfeld: 84°; Zeitkonstante: 30 ms

Typische Anwendungen

• Ohrthermometrie (Tympanometer)
• Kontaktlose Temperaturmessung und allgemeine Temperaturüberwachung

Technische Daten

• Betriebsspannung: 2,4–3,6 V
• Empfindlichkeit S40: 290 Counts/K
• Rauschen: 8 Counts/K
• Zeitkonstante: 30 ms
• Gehäuse mit optischem Fenster: Typ TO‑46
• Sichtfeld: 84°
