Thermosäulen-Infrarotsensor TPD 2T 0625

Übersicht

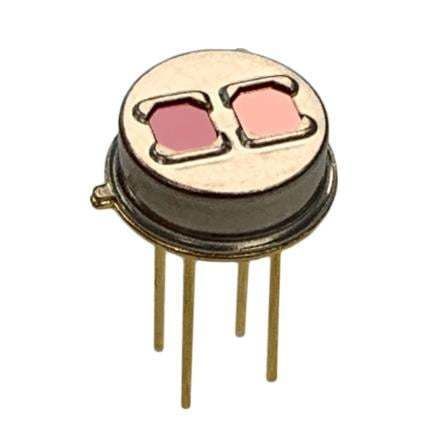

Der Excelitas TPD 2T 0625 Thermopile-Detektor mit Doppel-Ausgang kombiniert zwei unabhängige Sensorchips hinter separaten optischen Fensteröffnungen in einem TO-39 Metallgehäuse. Jeder Ausgang deckt ein anderes Spektralband ab, was gleichzeitige Referenz- und Zielgas-Messungen ermöglicht. Die kompakte TO-39 Bauform erleichtert die Integration in Gassensor-Module und Analysegeräte.

Konstruktionsdetails
Der Detektor bietet Doppelkanalbetrieb: Ein Fenster ist üblicherweise mit einem Referenzfilter (G20) bestückt, das andere mit einem schmalbandigen Passfilter, der auf die Absorptionslinie des Zielgases abgestimmt ist. Ein interner Thermistor dient der Temperaturkompensation der Thermopile und verbessert die Messstabilität bei schwankenden Umgebungstemperaturen.

Eigenschaften

• Zwei unabhängige Ausgänge mit separaten optischen Fenstern
• TO-39 Metallgehäuse für Wärmeleitung und mechanische Integration
• Integrierter Thermistor zur Temperaturreferenz
• Lieferung mit zwei schmalbandigen Passfiltern (Referenz + Ziel)

Anwendungen

• Hochpräzise Gassensorik, Analyse und Überwachungssysteme

Technische Daten

• Responsivität: 33 V/W
• Empfindlichkeit S100: 155 µV/K
• Rauschen: 36 nV/√Hz
• Zeitkonstante: 27 ms
• Gehäuse mit optischem Fenster: TO-39
• Sichtfeld: 87°
