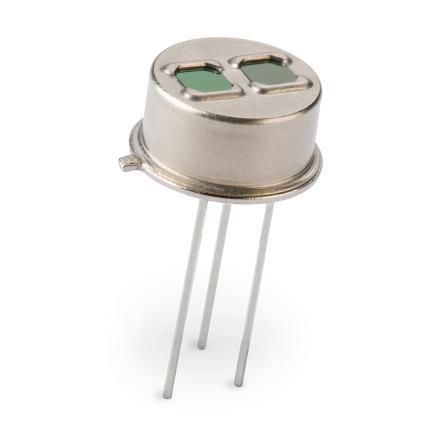

Infrarotsensor ohne Dispersionen PYS 3428

pyroelektrisch

Überblick
Der PYS 3428 ist ein zweikanaliger Einzelelement‑Pyrodetektor, entwickelt für NDIR‑Gasmessungen mit schmalbandigen Filtern. Er enthält zwei thermisch kompensierte Sensorelemente in einem TO‑5 Metallgehäuse, wobei jedes Element optisch mit einem eigenen Filterfenster und einer eigenen Ausgangsleitung verbunden ist.
Die thermische Kompensation erfolgt über ein angrenzendes blindes Element. Typische Konfigurationen nutzen einen Kanal als Messkanal und den zweiten als Referenz (G20‑Filterfenster häufig als Referenz). Das Gerät ist für CO2‑Messungen und ähnliche Anwendungen mit Bedarf an schmalbandiger Filterung ausgelegt.

Eigenschaften

• G2 / G20 Filteroption (Beispiel für CO2‑Messung)
• Zwei separate PIR‑Kanäle
• Hochempfindliche pyroelektrische Elemente
• 77° Sichtfeld
• TO‑5 Metallgehäuse für hohe EMI‑Immunität
• Zusätzliche EMI‑Filterung an den Eingangsleitungen

Anwendungen

• Non‑dispersive Infrared (NDIR) Gassensorik
• CO2‑Messung mit Referenzkanal

Technische Spezifikationen

• Responsivität: 3.5 kV/W (typisch)
• Rauschen: 15 µVpp (typisch) / 50 µVpp (max)
• Betriebsspannung: 2.0–10 V
• Gehäuse mit optischem Fenster: TO‑5, verschiedene spektrale Bereich verfügbar
• Sichtfeld (horizontal/vertikal): 77° / 77°
• Ausgänge: zwei unabhängige Ausgänge, jeweils mit eigenem Fenster verbunden
