Thermosäulen-Infrarotsensor TPD 1T 0623

Produktübersicht

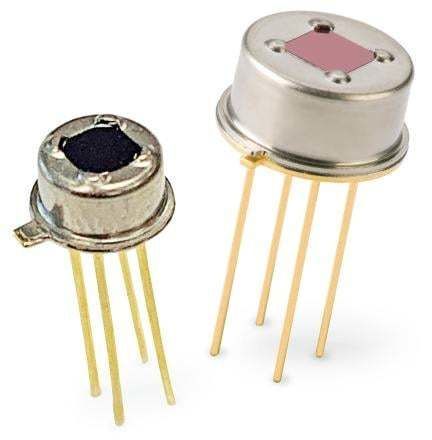

Die Thermopile-Detektoren Excelitas TPD 1T 0623 und TPD 1T 0625 verwenden hochempfindliche Sensorkerne für die allgemeine Thermometrie. Es sind zwei Gehäusevarianten (TO-46 und TO-5) sowie unterschiedliche optische Fensteroptionen erhältlich. Beide Versionen verfügen über einen internen Thermistor zur Temperaturkompensation.

Details
Die TPD 1T Serie ist auf hohe Ausgangssignalpegel ausgelegt und enthält einen internen Thermistor, der als Temperaturreferenz für die Thermopile-Kompensation dient. Erhältliche Gehäuse: TO-46 (mit quadratischem Fenster) und TO-5 (Metallgehäuse). Standard-IR-Fenster sind verfügbar, optional sind schmalbandige Filterfenster für Gasüberwachung und selektive Wellenlängendetektion erhältlich.

Merkmale TPD 1T 0623

• Hohe Ausgangsspannung
• Quadratisches optisches Fenster
• Interner Thermistor zur Temperaturkompensation

Merkmale TPD 1T 0625

• TO-5 Metallgehäuse
• Interner Thermistor zur Temperaturkompensation
• Hohe Empfindlichkeit

Spezifikationen (tabellarisch)
Responsivity: 33 V/W
Sensitivity S100: 177 µV/K
Noise: 36 nV/√Hz
Time constant: 27 ms
Gehäuse mit optischem Fenster: TO-46
Sichtfeld: 104°

Technische Daten

• Responsivity: 33 V/W
• Sensitivity S100: 177 µV/K
• Noise: 36 nV/√Hz
• Time constant: 27 ms
• Gehäuse: TO-46 (ein Gehäuse) und TO-5 (alternatives Gehäuse)
• Sichtfeld: 104°
• Interner Thermistor zur Temperaturkompensation
• Verfügbar mit Standard-IR-Fenster oder optionalen schmalbandigen Filterfenstern
