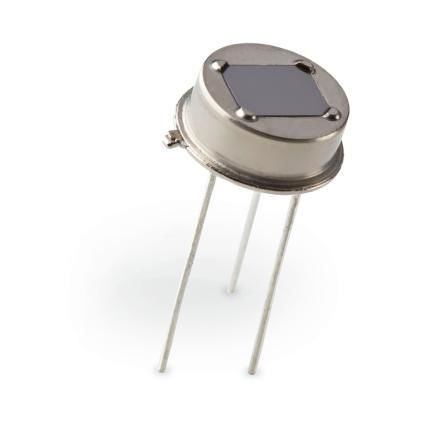

Pyroelektrischer Infrarotsensor PYD 1794

Produktübersicht
Der PYD 1794 Dual‑Element DigiPyro Detektor enthält zwei pyroelektrische Elemente in Serienverbindung in einem flachen TO‑39 Metallgehäuse mit optischem Fenster. Die interne Schaltung wandelt die Elementsignale in eine 14‑Bit digitale Ausgabe pro Element um; eine interne Diode liefert eine temperaturbezogene Ausgabe, sodass ein kombiniertes 14+14 Bit Signal entsteht. Das kompakte Gehäuse und die integrierte Digitalisierung erleichtern die Anbindung in Bewegungsdetektionssystemen.

Merkmale

• Integrierte Digitalisierung
• Keramische pyroelektrische Elemente mit hoher Empfindlichkeit
• Dual‑Detektor mit 2 × 1 mm² Elementen
• 115° Sichtfeld
• Flaches TO‑39 Metallgehäuse für hohe EMI‑Immunität
• Geeignet für fortschrittliche Bewegungsalgorithmen

Anwendungen

• Bewegungserkennung auf große Entfernung (mit Linse)
• Energieeinsparungsanwendungen / Präsenzdetektion
• Einbruchmeldeanlagen
• Horizontale Montageanwendungen

Spezifikationen
Responsivität: 4,2 kV/W (typ.)
Rauschen: 3 digits (typ.), 12 digits (max.)
Betriebsanforderungen: 2,7–3,6 V / 10 µA
Gehäuse mit optischem Fenster: TO‑39
Sichtfeld (horiz/vert): 115°/115°

merkmale / technische spezifikationen

• Responsivität: 4,2 kV/W (typ.)
• Rauschen: 3 digits (typ.), 12 digits (max.)
• Betriebsanforderungen: 2,7–3,6 V / 10 µA
• Gehäuse: TO‑39 (mit optischem Fenster)
• Sichtfeld: 115° horizontal / 115° vertikal
• Elemente: duale 2 × 1 mm² keramische pyroelektrische Elemente
• Ausgang: integrierte 14‑Bit digitale Ausgabe pro Element (14+14 Bit inklusive Temperaturdiode)
• Gehäusekennzeichen: flaches TO‑39 Metallgehäuse für hohe EMI‑Immunität
