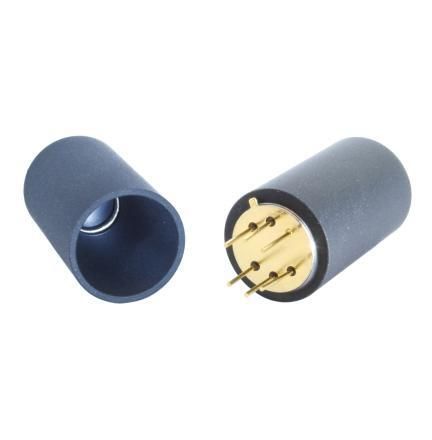

Thermosäulen-Infrarotsensor TPiS 1T 1386 L5.5 H

passivfür nicht-materielle Sicherheitsschrankefür tragbares Infrarot-Thermometer

Produktübersicht
Der Excelitas TPiS 1T 1386 L5.5 H ist ein Thermopile-Sensor mit integrierter Signalverarbeitung, entwickelt für medizinische Temperaturmessungen. Als Mitglied der CaliPile®-Serie enthält er werkseitige Kalibrierdaten, die im On-Board-EEPROM gespeichert sind. Im isothermen TO-39-Gehäuse mit einem begrenzten Sichtwinkel von 5° passt sich das Gerät schnell an Umgebungsänderungen an.

Zusätzliche Details
Der TPiS 1T 1386 L5.5 H verfügt über eine Blende (Lens Hood), die Streulicht reduziert und die thermische Stabilität unter rauen Bedingungen verbessert, wodurch nach der Integration eine exakte Messung ohne Neukalibrierung möglich ist. Ausgestattet mit einem hochempfindlichen Thermopile-Detektor und intelligenter Datenverarbeitung unterstützt der Sensor die Messung von Objekttemperaturen aus der Ferne und weitere Funktionen. Über die I²C-Schnittstelle konfigurierbar, bietet das Gerät eine hardware-konfigurierbare Adresse sowie einen Interrupt-Ausgang zur Überwachung schneller Temperaturänderungen und Übertemperaturereignisse. Ein schneller Übertemperaturschutzschalter sorgt für zusätzlichen Schutz, während die Temperaturberechnung auf dem Host anhand der Kalibrierparameter erfolgt.

Merkmale

• Werkseitige Kalibrierung in medizinischer Qualität
• Isothermes TO-39-Gehäuse
• Hochempfindlicher Thermopile mit 5° Sichtwinkel
• Integrierte 50 µW Niedrigleistungs-Signalverarbeitung
• I²C-Schnittstelle mit hardwarekonfigurierbarer Adresse
• Kalibrierdaten für Umgebungstemperatur- und Objekttemperaturmessung
• Interrupt-Ausgang für Anwesenheit, Bewegung und Übertemperaturerkennung

Typische Anwendungen

• Fern-Temperaturmessung
• Schneller Fern-Übertemperaturschutz
• Mittelbereich-Erkennung menschlicher Anwesenheit
• Fernbereich-Erkennung menschlicher Bewegung
• Passive Lichtschranke zur Personenzählung

Technische Daten

• Betriebsspannung: 2,6–3,6 V
• Empfindlichkeit S40: 60 counts/K
• Rauschen: 8 counts/K
• Zeitkonstante: 30 ms
• Gehäuse mit optischem Fenster: TO-39
• Blendenschutz (Lens Hood) inklusive (zur Reduzierung von Streulicht)
• Sichtwinkel: 5°
• Genauigkeit: < 0,3 K
• Werkseitige Kalibrierdaten im EEPROM gespeichert
• Integrierte 50 µW Niedrigleistungs-Signalverarbeitung
• I²C-Schnittstelle mit hardwarekonfigurierbarer Adresse und Interrupt-Ausgang
• Schneller Übertemperaturschutzschalter
