Pyroelektrischer Bewegungssensor PYD 1384

hochempfindlich

Teilenummer
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

Produktübersicht

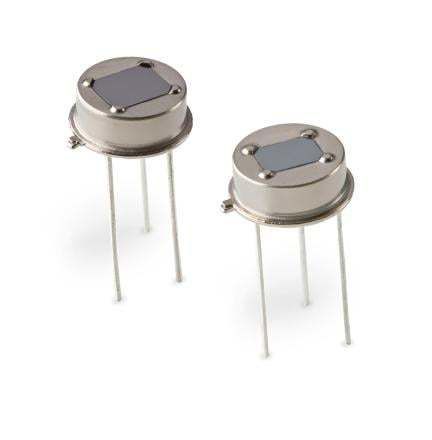

Die Excelitas PYD 1384 (Ersatz für LHi 874) / PYD 1394 (Ersatz für LHi 944) Pyrodetektor-Serie ist die Low-Profile-Variante der PYD 1388/PYD 1398 Standard-Analog-Pyrodetektoren. Die Low-Profile-Doppel-Element-Pyrodetektoren verfügen über zwei Sensorelemente in Reihen- bzw. Gegenschaltung und einen FET in Source-Follower-Schaltung, untergebracht in einem flachen TO-39-Metallgehäuse mit optischer Fensteröffnung.

Details
Beide Doppel-Element-Low-Profile-Pyrodetektoren besitzen zwei Sensorelemente in entgegengesetzter Reihenschaltung und eine Source-Follower-Schaltung. Der PYD 1384 stellt das Standard-Basis-Modell der Low-Profile-Serie dar. Der PYD 1394 ist mit einer größeren Fensteröffnung ausgestattet, die ein größeres Sichtfeld bietet. Ein zusätzlicher Drain-Widerstand und ein Ausgangskondensator verringern zusätzlich Störeinflüsse durch elektromagnetische Störungen für EMI-empfindliche Anwendungen. Ideal für Bewegungserkennung, ermöglicht das flache Design die platzsparende Integration zweier Pyros, um ein 180°-Sichtfeld zu realisieren.

Merkmale / technische Spezifikationen

• Empfindlichkeit (Responsivity): 4.2 kV/W (typisch)
• Rauschen: 20 µVpp (typisch) / 50 µVpp (max)
• Betriebsanforderungen: 2.0–10 V
• Gehäuse mit optischem Fenster: TO-39
• PYD 1384, Sichtfeld (horiz/vert): 95°/87°
• PYD 1394, Sichtfeld (horiz/vert): 110°/110°
