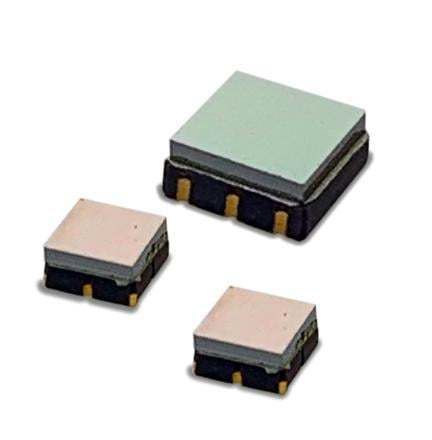

Thermosäulen-Temperatursensor TPiS 1S series

SMDdigitalzur Messung der Oberflächentemperatur

Übersicht

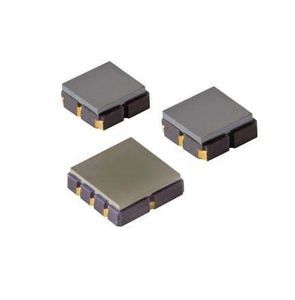

Die DigiPile™ Serien TPiS 1S 1051 und TPiS 1S 1252 von Excelitas sind kompakte digitale Thermopile-Sensoren im SMD-Gehäuse, die einen Thermopile-Detektor mit einem internen ADC kombinieren und eine verstärkte 17-Bit-Digitausgabe sowie eine interne Temperaturreferenz bereitstellen.

Produktdetails
Beide Modelle nutzen das ISOthermal-Design von Excelitas zur Optimierung der Signalstabilität und Reduzierung thermischer Drift. Der digitale Datenstrom enthält zuerst das Thermopile-Signal, gefolgt von der Messung der internen Referenzdiode zur präzisen Temperaturkompensation. Der TPiS 1S 1051 vereint den kleinsten Thermopile-Chip mit dem kleinsten SMD-Gehäuse, während der TPiS 1S 1252 eine höhere Empfindlichkeit in einem geringfügig größeren integrierten Gehäuse liefert. Die digitale Wandlung reduziert Störeinflüsse durch elektrische Störungen und vereinfacht die Integration in eingebettete Systeme.

Funktionen

• Digitaler Thermopile-Ausgang 17 Bit (Tobj)
• 14-Bit-Innenraum-Ausgang (Tamb)
• Integrierter ADC und interne Temperaturreferenzdiode
• Niedrige Betriebsspannung (ab 2,4 V)
• Niedriger Stromverbrauch, geeignet für batteriebetriebene Geräte
• Kompaktes SMD-Gehäuse mit optischem Fenster (3×3 mm)

Anwendungen

• Berührungslose Temperaturmessung und Überwachung
• Integration in industrielle und Labor-Thermometrie

Eigenschaften / Technische Daten

• Betriebsspannung: 2,4–3,6 V
• Empfindlichkeit S100: ≈280 counts/K
• Rauschen: ≈8 counts/K
• Zeitkonstante: ≈15 ms
• Gehäuse mit optischem Fenster: SMD 3×3 mm
• Sichtfeld: 120°
