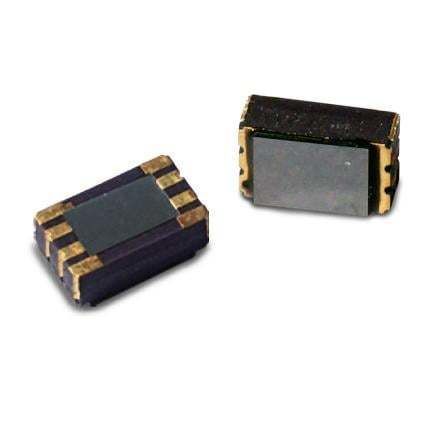

Thermosäulen-Infrarotsensor TPiS 1S 1385 CaliPile®

Produktübersicht
Der Excelitas CaliPile TPiS 1S 1385 ist ein multifunktionaler Thermopile-IR-Sensor im ultrakompakten SMD-Gehäuse. Er vereint Thermopile-Sensorik, On-Board-Signalverarbeitung und digitale Ausgänge für Präsenz-/Bewegungserkennung und Kurzstrecken-Temperaturmessung in einer Komponente. Nahbereichserfassung bis ca. 3 m ist ohne zusätzliche Optik möglich; für höheren Dynamikbereich und größere Reichweiten ist der TPiS 1S 0185 zu empfehlen.

Gerätebeschreibung
Der TPiS 1S 1385 CaliPile SMD kombiniert einen hochempfindlichen Thermopile-Chip mit interner Elektronik für Wandlung, Filterung und Verarbeitung. Er bietet eine I2C-Schnittstelle mit hardware-konfigurierbarer Adresse und einen Interrupt-Pin als binäre Ereignisausgabe (Präsenz, Bewegung, Übertemperatur). Das SMD-Gehäuse (4,4×2,6×1,75 mm) eignet sich für platzkritische Integrationen; TO-Gehäusevarianten mit Fenster oder Linse ermöglichen Anwendungen mit größerer Reichweite.

CaliPile SMD Merkmale

• Keramisches SMD-Gehäuse 4,4 × 2,6 × 1,75 mm
• Hochempfindliche Thermopile mit 120° Sichtfeld
• Integrierte energieeffiziente Signalverarbeitung (~50 µW)
• I2C-Schnittstelle mit hardware-configurierbarer Adresse
• Werkskalibrierungsdaten für Umgebungs- und Objekttemperatur
• Interrupt-Funktion für Präsenz, Bewegung und Übertemperatur

CaliPile SMD Anwendungen

• Platzsparende Integration in Smart-Home- und IoT-Geräte
• Wake-up-Sensoren für dünne batteriebetriebene Geräte
• Nahfeld-Erkennung von menschlicher Bewegung und Präsenz
• Fernfeld-Erkennung mit linsentragenden/TO-Varianten
• Kurzstrecken-Temperaturmessung und schnelle Übertemperaturschutz

Technische Daten

• Betriebsspannung: 2,6–3,6 V
• Empfindlichkeit S40: 400 counts/K (75 counts/K für TPiS 1S 0185)
• Rauschen: 8 counts/K
• Zeitkonstante: 30 ms (15 ms für TPiS 1S 0185)
• Gehäusemaße: 4,4 × 2,6 × 1,75 mm keramisches SMD
• Sichtfeld: 120°
• Integrierte Signalverarbeitung (~50 µW)
• I2C-Schnittstelle mit hardware-konfigurierbarer Adresse und Interrupt-Ausgang
• Werkskalibrierung für Umgebungs- und Objekttemperatur
