Thermosäulen-Infrarotsensor TPiD 1S 0121

Produktübersicht

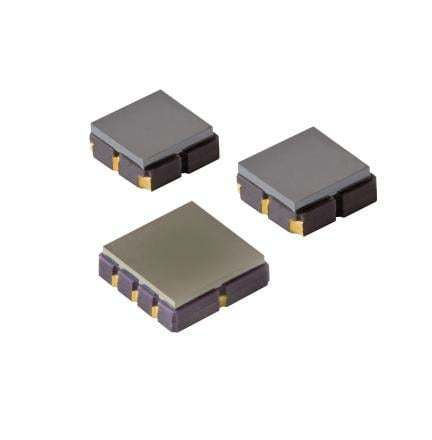

Die TPiD 1S 0121 und TPiD 1S 0222 sind SMD-Thermopilendetektoren mit zwei Chip-Größen in Gehäusen für die Oberflächenmontage. Der 0121 bietet ein kompaktes flaches 3 x 3 mm Gehäuse für platzbeschränkte Geräte, während der 0222 ein größeres 3,8 x 3,8 mm Sensor-Element für höhere Responsivität verwendet. Beide Modelle verfügen über einen internen Thermistor als Temperaturreferenz und zur Kompensation der Thermopile. Alle SMD-Teile werden auf Band und Rolle für automatisierte SMT-Bestückung geliefert.

Allgemeine Informationen
Excelitas fertigt diese Thermopilendetektoren in kleinen, standardkonformen SMD-Gehäusen, die mit leistungsfähigen Oberflächenmontageprozessen kompatibel sind. Die SMD-Varianten nutzen das patentierte ISOthermal-Design zur Verbesserung von Leistung und Zuverlässigkeit bei thermischen Schocks und ermöglichen eine kompakte Integration sowie wirtschaftliche Serienfertigung für industrielle Temperaturmessanwendungen.

TPiD 1S 0121
Merkmale

• 3 x 3 mm SMD-Gehäuse, flaches Gehäuse
• Interner Thermistor zur Temperaturkompensation
• Geliefert auf Band und Rolle für SMT-Bestückung

Anwendungen

• Allgemeine Temperaturüberwachung
• Thermometrie
• Platzbeschränkte Anwendungen

TPiD 1S 0222
Merkmale

• 3,8 x 3,8 mm SMD-Gehäuse mit größerem Sensorelement
• Interner Thermistor zur Temperaturkompensation

Anwendungen

• Pyrometrie und berührungslose Temperaturmessung
• Allgemeine Temperaturmessung
• Platzbeschränkte Anwendungen mit erhöhtem Empfindlichkeitsbedarf

Spezifikationen

• Responsivität: 77 V/W
• Sensitivität S100: 56 µV/K
• Rauschen: 42 nV/√Hz
• Zeitkonstante: 15 ms
• Gehäuse mit optischem Fenster: SMD 3 x 3
• Sichtfeld: 120°
