Pyroelektrischer Infrarotsensor PYQ 1398

Übersicht

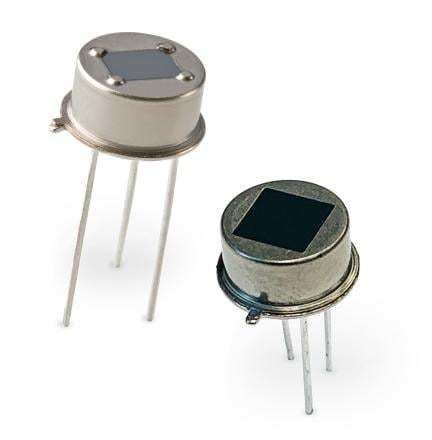

Die Pyrodetektoren PYQ 1348 und PYQ 1398 von Excelitas enthalten vier Sensorelemente in quadratischer Anordnung, elektrisch in Reihe geschaltet und über einen integrierten FET in Source-Follower-Konfiguration zu einem einzigen analogen Ausgang verbunden. Es sind zwei Fensteroptionen (rechteckig oder quadratisch) und unterschiedliche Elementabstände verfügbar. In Kombination mit geeigneten Linsen- oder Spiegeloptiken sind diese Detektoren für deckenmontierte Bewegungsmelder vorgesehen. Der PYQ 1348 ist zudem mit kleineren 0,8 × 0,8 mm² Elementen für kompakte Optiken und kurze Erkennungsdistanzen erhältlich.

Merkmale

• TO-5 Metallgehäuse für EMI-Abschirmung
• Keramische pyroelektrische Sensorelemente mit hoher Responsivität
• Vierfach-Konfiguration mit 1 × 1 mm² Elementen (PYQ 1348 kleine Elemente: 0,8 × 0,8 mm²)
• Sichtfeld: PYQ 1348 — 124° (140° bei kleinen Elementen); PYQ 1398 — 103°
• Integrierter FET (Source-Follower)
• Integrierte EMI-Filterstufe

Anwendungen

• Bewegungserkennung mittlerer/kurzer Reichweite (mit Linse)
• Energieeinsparende Beleuchtungssteuerung
• Einbruchmeldeanlagen
• Deckenmontierte Präsenzmelder

Technische Daten

• Responsivität: PYQ 1398: 6,2 kV/W (typ.) ; PYQ 1348: 6,5 kV/W (typ.) ; PYQ 1348 kleine Elemente: 9,1 kV/W (typ.)
• Rauschen: PYQ 1398: 40 µVpp (typ.) / 100 µVpp (max.) ; PYQ 1348: 40 µVpp (typ.) / 100 µVpp (max.) ; PYQ 1348 kleine Elemente: 60 µVpp (typ.) / 150 µVpp (max.)
• Betriebsspannung: 2–12 V für alle Versionen
• Gehäuse mit optischem Fenster: TO-5 Metallgehäuse
• Sichtfeld (horiz/vert): PYQ 1398: 103°/100°; PYQ 1348: 124°/124°; PYQ 1348 kleine Elemente: 140°/140°
• Elektrisch: vier Sensorelemente in Reihe zu einem FET verbunden, bilden einen einzigen analogen Ausgang
• Mechanisch: vier Elemente in quadratischer Anordnung; verfügbare Fensterformen: rechteckig oder quadratisch; alternative Geometrien auf Anfrage
