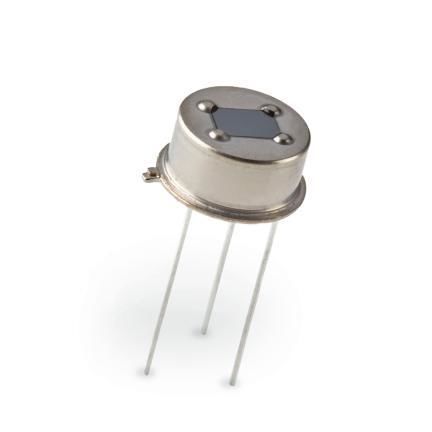

Infrarot-Bewegungssensor PYD 1378

pyroelektrischPassiv-Infrarot

Übersicht
Der Excelitas PYD 1378 Low Cost Dual-Element Pyrodetector ist ein pyroelektrischer IR-Sensor mit zwei Elementen, konzipiert für kostengünstige, volumenstarke Bewegungsdetektionsanwendungen. Er ersetzt den LHi 778 und ist in einem TO-5 Metallgehäuse mit kleiner optischer Öffnung untergebracht. Das Gerät verfügt über zwei Sensorelemente in Gegenserie-Schaltung sowie einen FET im Source-Follower zur Signalkonditionierung und einfachen Integration.

Details
Der PYD 1378 bietet wirtschaftliche Leistung für volumenstarke PIR-Bewegungsmelder. Die zwei Elemente sind in einer gegenläufigen Serienschaltung verbunden und werden von einem FET-Source-Follower ergänzt, der das Ausgangssignal stabilisiert. Das TO-5 Metallgehäuse mit optischer Öffnung bietet ein weites Sichtfeld von 71° (horizontal/vertikal) und eignet sich für zahlreiche Erfassungsgeometrien.

Anwendungen

• Volumenstarke passive Infrarot-(PIR)-Bewegungsdetektion
• Belegungs- und Bewegungsmessung für Beleuchtungs- und Sicherheitssysteme
• Sensor-Module für industrielle und Consumer-Bewegungsmelder

Spezifikationen

• Teilenummer / Referenz: PYD 1378 (Ersatz für LHi 778)
• Empfindlichkeit (Responsivity): 4.2 kV/W (typisch)
• Rauschen: 20 µVpp (typisch) / 50 µVpp (max)
• Betriebsspannung: 2 – 12 V
• Gehäuse mit optischer Öffnung: TO-5 Metallgehäuse
• Sichtfeld (H / V): 71° / 71°
• Interner Schaltkreis: zwei Elemente in Gegenserie mit FET Source-Follower
