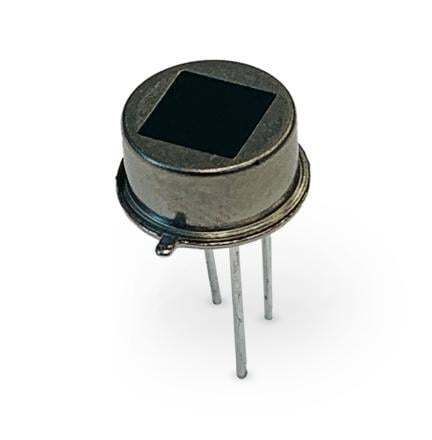

Pyroelektrischer Infrarotsensor PYQ 1748

Übersicht
Dieser Vier-Elemente-Pyrodetektor integriert vier pyroelektrische Elemente in Reihe in einem TO-5 Metallgehäuse. Er gehört zur DigiPyro-Familie und verfügt über integrierte Schaltungstechnik, die die Elementsignale in einen 14-Bit-Digitalausgang umwandelt. Der PYQ 1748 ist für mittlere Reichweiten bei Deckenmontage vorgesehen und besitzt eine integrierte Temperaturdiode, die kombinierte 2×14-Bit-Daten (Pyro + Temperatur) über eine einadrige Direktverbindung an einen Host-Mikroprozessor überträgt.

Merkmale

• Integrierte 14-Bit-Digitalisierung
• Keramische pyroelektrische Elemente mit hoher Responsivität
• Vier Elemente 1×1 mm²
• 148° Sichtfeld (horiz./vert.)
• TO-5 Metallgehäuse für hohe EMI-Immunität
• Geeignet für fortschrittliche Bewegungsalgorithmen

Anwendungen

• Bewegungserkennung mittlerer Reichweite (mit Linse)
• Energiesparende Belegungsmessung
• Einbruchmeldeanlagen
• Deckenmontage-Anwendungen

Technische Daten

• Responsivität: 6,5 kV/W
• Rauschen: 3 Ziffern (typ.), 12 Ziffern (max.)
• Gehäuse mit optischer Fensteröffnung: TO-5
• Stromversorgung: 2,7–3,6 V / 10 µA
• Sichtfeld (horiz./vert.): 148°/148°
• Integrierte Digitalisierung und 14-Bit-Digitalausgang (DigiPyro-Familie)
• Integrierte Temperaturdiode ermöglicht 2×14-Bit-Ausgabe über einadrige Direktverbindung
