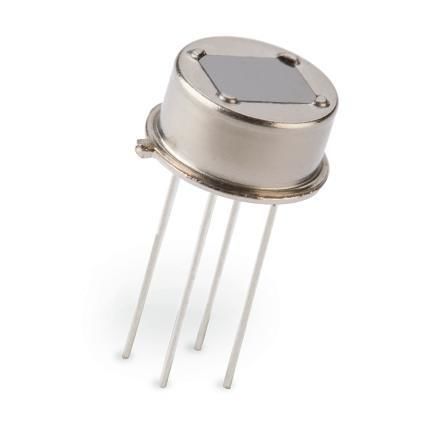

Pyroelektrischer Infrarotsensor PYQ 2498

Produktbeschreibung
Der PYQ 2498 von Excelitas ist ein Pyrodetektor mit zwei Paaren von pyroelektrischen Elementen, die quadratisch angeordnet sind. Zwei Elemente pro Paar sind elektrisch in Serie geschaltet; jedes Paar treibt einen integrierten FET in Source-Follower-Konfiguration und liefert damit ein analoges Ausgangssignal, sodass zwei unabhängige analoge Ausgänge vorhanden sind. Das Bauteil ist im metallischen TO-5-Gehäuse mit rechteckigem optischen Fenster ausgeführt.

Detaillierte Informationen
Dieser Quad-Pyrodetektor integriert vier keramische Hochempfindlichkeitselemente, gruppiert in zwei eng beieinanderliegende Paare. Jedes Paar ist an einen dedizierten FET in Source-Follower-Konfiguration angeschlossen, um ein stabiles analoges Signal zu liefern. Eine interne RC-Filterstufe verbessert die EMI-Immunität. Die kompakte Geometrie und das rechteckige Fenster des TO-5 eignen sich für linsebasierte Bewegungsmelder und wandmontierte Module.

Eigenschaften

• TO-5 Metallgehäuse für EMI-Abschirmung
• Keramische pyroelektrische Elemente mit hoher Empfindlichkeit
• Quad-Detektor mit Elementen 1,0 × 1,4 mm2
• Sichtfeld 110°
• Integrierter FET in Source-Follower-Konfiguration
• Integrierte EMI-Filterstufe

Anwendungen

• Bewegungserkennung auf mittlere und große Distanz (mit geeigneter Linse)
• Energiesparsysteme (Beleuchtungssteuerung, Smart Building)
• Einbruchmeldeanlagen
• Wandmontierte Detektorlösungen
• Verbesserte Haustier-Immunitätslösungen (mit passender Linse)

Technische Daten

• Responsivity: 4,5 kV/W (typisch)
• Noise: 30 µVpp (typisch) / 75 µVpp (max)
• Versorgung: 2–12 V
• Gehäuse mit optischem Fenster: TO-5
• Sichtfeld (H × V): 110° × 87°
