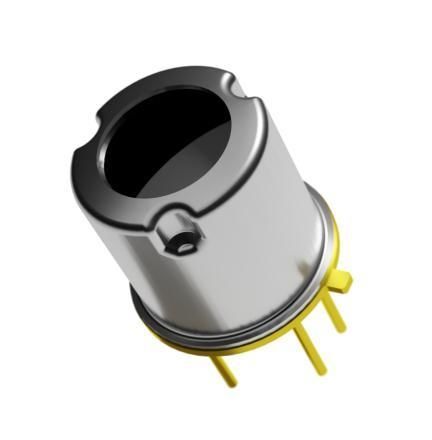

Thermosäulen-Infrarotsensor TPiA 4.4T 4766

Produktübersicht
Der TPiA 4.4T 4766 CoolEYE ist ein kompakter 4x4 Infrarot-Thermopile-Array, das eine räumliche Temperaturerfassung mit niedriger Auflösung bietet. Er integriert eine kleine IR-durchlässige Linse und einen kalibrierten Thermopile-ASIC mit digitaler I2C-Schnittstelle, geeignet für kostenbewusste Industrieanwendungen, die Temperaturerkennung und einfache thermische Kartierung erfordern.

Details
Dieser Infrarot-Array-Sensor liefert 16 Pixel (4x4) und ermöglicht vereinfachte räumliche Temperaturmessungen mit geringem Signalaufwand. Der kalibrierte ASIC im TO39-Gehäuse liefert aufbereitete Ausgänge und einen I2C-Bus für einfache Systemintegration. Verschiedene Linsenoptionen stehen zur Anpassung des Sichtfelds zur Verfügung.

Spezifikationen
Produktvarianten: TPiA 4.4T 4766 L2.5 / 4408 | TPiA 4.4T 4766 L3.9 / 4407 | TPiA 4.4T 4766 L5.5 / 4406
Linsenoptionen: L2.5 | L3.9 | L5.5
Max. Objekttemperatur: 350°C (Modelle L2.5, L5.5) | 320°C (eine Variante L3.9)
Sichtfeld (gesamter Sensor): 38° (L2.5) | 24° (L3.9) | 17° (L5.5)
Sichtfeld (je Pixel, 50% Signal): 6.5° (L2.5) | 4.5° (L3.9) | 3.5° (L5.5)
Betriebsspannung: 3,3 V (optional 1,8 V)

Technische Daten

• Infrarot-Sensorarray: 4x4 Pixel (16 Thermopile-Elemente)
• Integrierte kleine IR-durchlässige Linse
• Kalibrierter Thermopile-ASIC zur Bereitstellung aufbereiteter Temperatursignale
• Digitale I2C-Schnittstelle zur Datenübertragung und Konfiguration
• Gehäuse: ASIC im TO39-Paket
• Verfügbare Linsenoptionen: L2.5, L3.9, L5.5 zur Anpassung des Sichtfelds
• Maximale Objekttemperatur: bis zu 350°C (modellabhängig; eine Variante 320°C)
• Sichtfeld (gesamter Sensor / je Pixel 50% Signal): 38° / 6,5° (L2.5); 24° / 4,5° (L3.9); 17° / 3,5° (L5.5)
• Betriebsspannung: nominal 3,3 V (optional 1,8 V)
• Entwickelt für kostengünstige, niedrigauflösende räumliche Infraroterfassung mit vereinfachter Signalverarbeitung und einfacher Systemintegration
