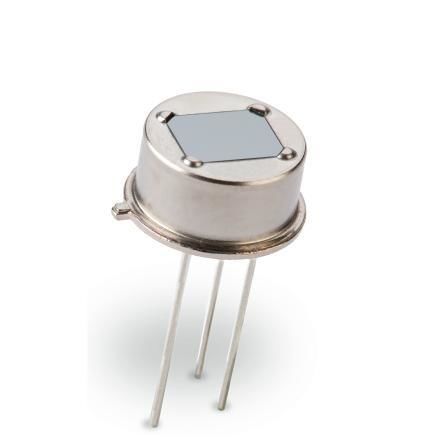

Pyroelektrischer Infrarotsensor PYS 3198

ohne Dispersionenpassiv

Produktübersicht
Excelitas Single-Element-Pyrodetektoren kombinieren ein Sensorelement mit einem optischen Fenster und sind damit gut geeignet für Gasmess- und Überwachungsanwendungen. Der PYS 3198 TC GX (Ersatz für LHi 807) ist ein einkanaliger Parallel-Format temperaturkompensierter Pyrodetektor auf Lithium-Tantalat (Li‑Ta)-Basis, optimiert für NDIR-Gasdetektion.

Konstruktionsdetails
Im PYS 3198 TC ist ein einzelnes Sensorelement zentral im Detektor positioniert. Zur thermischen Kompensation ist ein weiteres, strahlungsabgeschirmtes Element parallel geschaltet. Das Metallgehäuse TO-5 ist mit einem optischen Fenster versehen; für Gasmessungen dient das Fenster typischerweise als schmalbandiger Filter abgestimmt auf die Absorptionsbänder des Zielgases. Verschiedene Spektralbereiche und Optionen sind verfügbar.

Hauptmerkmale

• G2 Schmalbandfilter
• Einkanaliger PIR-Detektor
• Li‑Ta Sensorelement mit hoher Responsivität
• Sichtfeld 135° (horiz.) / 120° (vert.)
• TO-5 Metallgehäuse für hohe EMI-Immunität

Anwendungen

• NDIR-Gasdetektion (nicht-dispersives Infrarot)
• CO2-Messkanal

Technische Daten

• Responsivität: 3.5 kV/W (typisch)
• Rauschen: 15 µVpp (typisch) / 50 µVpp (max)
• Betriebsspannung: 2.0–10 V
• Gehäuse mit optischem Fenster: TO-5; verschiedene Spektralbereiche erhältlich
• Sichtfeld (H/V): 135° / 120°
