Pyroelektrischer Bewegungssensor PYD 1788

für den InnenraumhochempfindlichHochpräzision

Produktübersicht

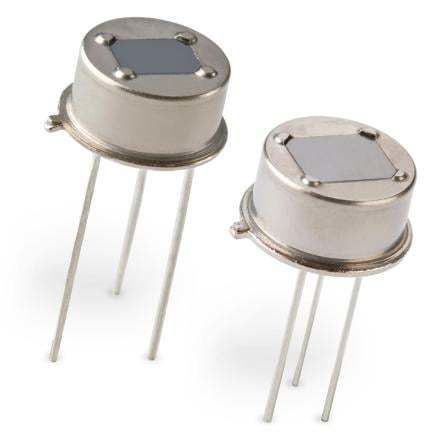

Die PYD 1788 und PYD 1798 DigiPyros sind Dual-Element-Pyro-Bewegungsmelder im TO-5 Metallgehäuse. Sie wurden neu ausgelegt, um die Energieeffizienz zu verbessern (Betrieb bis 1,8 V bei 5 µA), und eignen sich damit für batteriebetriebene und entfernte Anwendungen. Jedes Gerät integriert Signalaufbereitung und Digitalisierung und liefert eine hochauflösende digitale Ausgabe zur direkten Anbindung an einen Host-Mikrocontroller.

Details
Beide Modelle teilen die gleiche interne Elementkonfiguration und Elektronik. Jeder Detektor enthält zwei in Reihe geschaltete pyroelektrische Elemente sowie eine integrierte Temperaturdiode. Der PYD 1788 besitzt ein Standardfenster für allgemeine Erfassungsbereiche; der PYD 1798 hat ein vergrößertes Fenster für ein breiteres Sichtfeld. Die interne Schaltung wandelt jedes Elementsignal in einen 14-Bit-Wert um, wodurch ein kombiniertes 2x14-Bit-Datenstream über einen Ein-Draht-Direct-Link an den Host gesendet wird.

Merkmale

• Integrierte 14-Bit-Digitalisierung pro Element
• Keramische pyroelektrische Elemente mit hoher Empfindlichkeit
• Dual-Detektor-Konfiguration mit zwei 1 mm² Elementen
• Weitwinkel-Optionen (modellabhängig)
• TO-5 Metallgehäuse für EMI-Immunität
• Optimiert für fortschrittliche Bewegungsalgorithmen und niedrigen Stromverbrauch

Anwendungen

• Langstrecken-Bewegungserkennung mit Objektiven
• Energiesparende, batteriebetriebene Geräte
• Einbruch- und Perimetersicherungssysteme
• Horizontale Montage und Embedded-Designs

Technische Daten

• Responsivität: 4,0 kV/W (typisch)
• Rauschen: 3 Ziffern (typ), 12 Ziffern (max)
• Gehäuse mit optischem Fenster: TO-5 Metallgehäuse
• Versorgung: 1,8–3,6 V / 5 µA (verbesserter Betrieb bei 1,8 V / 5 µA)
• PYD 1798 Sichtfeld (horiz/vert): 110° / 110°
• PYD 1788 Sichtfeld (horiz/vert): 95° / 87°
• Elementkonfiguration: zwei in Reihe geschaltete Elemente (Dual-Element)
• Elementgröße: zwei 1 mm² Elemente
• Ausgabeformat: zwei 14-Bit-Werte als einzelner 2x14-Bit-Datenstrom über Ein-Draht-Direct-Link
• Integrierte Temperaturdiode: liefert temperaturbezogene Daten, die im kombinierten digitalen Signal enthalten sind
