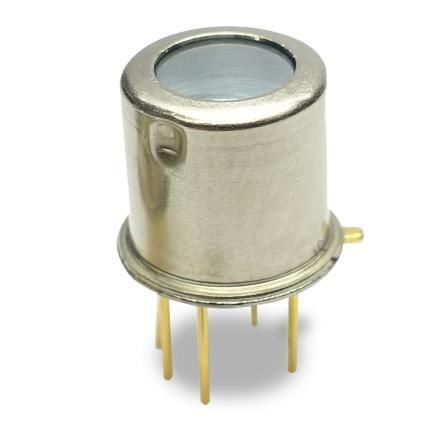

Passiver Infrarotsensor CaliPile® TPiS 1T 1086 L5.5

Thermosäulenfür nicht-materielle Sicherheitsschranke

Produktübersicht
Der erste multifunktionale Thermopile-Sensor seiner Art, der CaliPile TPiS 1T 1086 L5.5, vereint Bewegungsdetektion, Präsenzüberwachung und Temperaturmessung in einem einzelnen TO-Sensorgehäuse. Mit einem Thermopile-Detektor, Onboard-Signalverarbeitung und integrierten Linsenoptionen eignet sich der TPiS 1T 1086 L5.5 für mehrfunktionale IR-Erfassung über größere Reichweiten.

Details
In Fortsetzung der Innovation im Sensor-Design und in der Digitalisierung bietet CaliPile mehrfunktionale Erfassung auf Basis der Thermopile-Technologie. Ausgestattet mit einem hochempfindlichen Thermopile-Detektor, onboard-Verarbeitungselektronik und einer Fokussierlinse für ein schmales Sichtfeld ist der TPiS 1T 1086 L5.5 die TO-Gehäusevariante der CaliPile IR-Sensorserie. Der Sensor ist für Temperaturmessungen bis 350°C kalibriert; höhere Bereiche sind optional verfügbar. Die Interrupt-Funktion kann so konfiguriert werden, dass sie bei Überschreiten eines eingestellten Niveaus auslöst.

Funktionen

• ISO-thermisches TO-39-Gehäuse
• Hochempfindlicher Thermopile mit 5° Sichtfeld
• Integrierte 50 µW Niedrigleistungsverarbeitung
• I2C-Schnittstelle mit hardware-konfigurierbarer Adresse
• Kalibrierdaten für Umgebungstemperatur- und Objekttemperaturmessung
• Interrupt-Funktion für Präsenz, Bewegung, Übertemperatur und mehr

Anwendungen

• Optimiert für Fern-Temperaturmessung
• Schneller Fernschutz gegen Übertemperatur
• Erfassung menschlicher Präsenz im Mittelbereich
• Erkennung menschlicher Bewegung im Fernbereich
• Passive Lichtschranke zur Personenzählung

Eigenschaften / Technische Daten

• Operation Voltage: 2.6 - 3.6 V
• Sensitivity S40: 30 Counts/K
• Noise: 8 Counts/K
• Time Constant: 15 ms
• Housing with Optical Window: TO-5
• Field-of-view: 5°
