Thermosäulen-Infrarotsensor TPiD 1T 0224

Übersicht

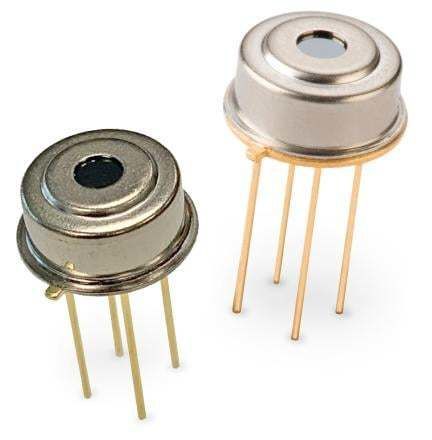

Die Excelitas TPiD 1T 0224 und TPiD 1T 0624 sind Thermopile-Detektoren im TO-39-Gehäuse, ausgelegt für berührungslose Temperaturmessung und Pyrometrie. Sie verfügen über ein kleines rundes optisches Fenster, das zugleich als Blende dient, und nutzen das patentierte ISOthermal-Design für verbesserte Widerstandsfähigkeit gegen thermische Schocks.

Serienbeschreibung
Die Serie umfasst zwei Varianten mit unterschiedlichen Absorptionsflächen. Der TPiD 1T 0224 hat die kleinste Absorptionsfläche für schnellere Reaktion, der TPiD 1T 0624 bietet eine größere Absorptionsfläche für höhere Empfindlichkeit. Alle Modelle sind serienmäßig mit einem internen Thermistor zur Temperaturreferenz für die Thermopile-Kompensation ausgestattet.

Eigenschaften

• ISOthermal-Leistung für erhöhte Stabilität gegenüber thermischen Schocks
• TO-39-Metallgehäuse mit integrierter optischer Fenster/Blende
• Interner Thermistor zur Temperaturkompensation

Typische Anwendungen

• Berührungslose Temperaturmessungen
• Pyrometrie und Infrarot-Erfassung

Technische Daten

• Empfindlichkeit (Responsivity): 45 V/W
• Sensitivität S100: 65 µV/K
• Rauschen: 35 nV/√Hz
• Zeitkonstante: 22 ms
• Gehäuse mit optischem Fenster: TO-39
• Sichtfeld: 70°
• Modelle: TPiD 1T 0224 (kleinste Absorptionsfläche), TPiD 1T 0624 (größte Absorptionsfläche, höchste Empfindlichkeit)
• Interner Thermistor für Temperaturkompensation
