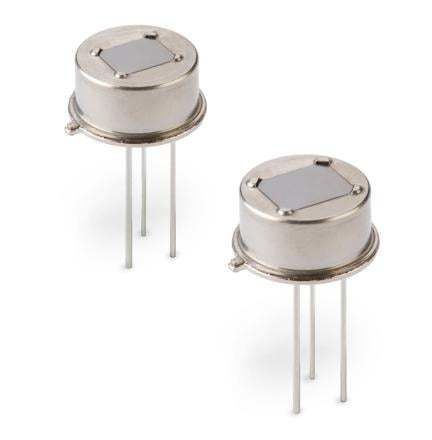

Pyroelektrischer Bewegungssensor PYD 1588

hochempfindlich

Produktübersicht
Bei einem minimalen Spannungsbedarf von nur 1,8 V bietet Excelitas die erste verbesserte DigiPyro®-Serie mit niedrigem Stromverbrauch. Die PYD 1588 und PYD 1598 sind vollständig integrierte pyroelektrische digitale Bewegungsmelder mit Doppel-Element und zwei Varianten des Sichtfelds. Diese DigiPyros zeichnen sich durch sehr geringen Stromverbrauch für den langzeitigen Fern-Bewegungsnachweis in batteriebetriebenen Geräten aus und unterstützen Wake-up/Sleep-Modi zur weiteren Reduzierung des Systemstroms. Eine wählbare Bandpassfunktion und eine Pulszähloption ergänzen die Funktionalität des Bauteils.

Eigenschaften

• Integrierte Digitalisierung
• Bewegungserkennungseinheit mit Interrupt-Funktion
• Niedriger Strom: 3 µA bei 1,8 V
• Keramische pyroelektrische Elemente mit hoher Empfindlichkeit
• Doppel-Detektor mit 2 × 1 mm²-Elementen
• Sichtfeld 110°: PYD 1588
• Sichtfeld 130°: PYD 1598
• TO-5 Metallgehäuse für hohe EMV-Immunität
• Für eine einfache Integration in Produktdesigns ausgelegt

Anwendungen

• Bewegungserkennung auf große Reichweite (mit Linse)
• Energiesparanwendungen
• Einbruchmeldeanlagen
• Anwendungen mit horizontaler Montage
• Batteriebetriebene Geräte

Technische Daten

• Empfindlichkeit: 4,0 kV/W (typisch)
• Rauschen: 3 Ziffern (typ), 12 Ziffern (max)
• Betriebsspannung/-strom: 1,8–3,6 V / 3 µA
• Gehäuse mit optischem Fenster: TO-5
• PYD1588 Sichtfeld (horiz/vert): 115° / 107°
• PYD1598 Sichtfeld (horiz/vert): 130° / 130°
