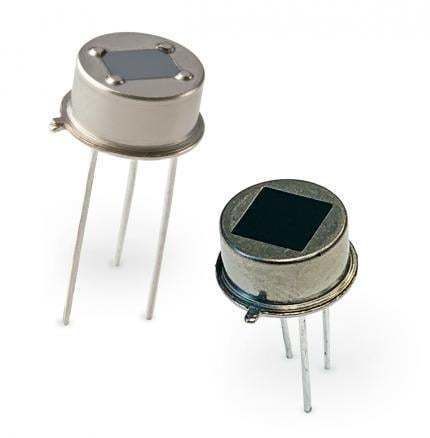

Pyroelektrischer Infrarotsensor PYQ 5848

Übersicht
Die PYQ 5848 und PYQ 2898 sind 4-Elemente Dual-Kanal digitale pyroelektrische Sensoren in einem TO-5 Metallgehäuse. Sie gehören zur DigiPyro®-Familie und integrieren On-Chip-Schaltungen, die die Elementsignale in 14-Bit Digitalausgänge umwandeln.

Details
Der PYQ 5848 verwendet diagonal angeordnete Elementpaare für Deckenmontage und bietet richtungsunabhängige Bewegungsdetektion. Der PYQ 2898 verwendet parallele Elementpaare für Wandmontage und ermöglicht differentielle Bewegungsanalyse zur Unterscheidung der Objektgröße (z. B. haustierresistente Wandlösungen). Beide Modelle verfügen über eine integrierte Temperaturdiode zur internen Temperaturmessung. Die kombinierte Ausgabe wird als drei 14-Bit-Signale serialisiert in einem digitalen Bitstrom über eine einadrige Direct-Link-Verbindung an einen Host-Mikroprozessor übertragen.

Kernfunktionen

• Integrierte On-Chip-Digitalisierung mit 14-Bit-Ausgang
• Hoch-empfindliche keramische pyroelektrische Elemente
• Quad-Detektor mit Elementen 4 x 1 x 1 (0,4) mm2
• TO-5 Metallgehäuse mit optischem Fenster für erhöhte EMI-Immunität
• Optimiert für fortschrittliche Bewegungsdetektionsalgorithmen

Anwendungen

• Langstrecken-Bewegungsdetektion mit Linsen
• Energiesparende Präsenzdetektionssysteme
• Einbruchmeldeanlagen
• Haustierresistente Wandlösungen (PYQ 2898)
• Deckenmontage (PYQ 5848) und horizontale/wandmontierte Installationen (PYQ 2898)

Technische Daten

• Responsivität: 4,5 kV/W (PYQ 2898), 8 kV/W (PYQ 5848) (typisch)
• Rauschen: 6 Ziffern (typisch), 15 Ziffern (max)
• Gehäuse mit optischem Fenster: TO-5 Metallgehäuse
• Versorgung: 2,7–3,6 V / 10 µA
• Sichtfeld (PYQ 5848 horiz/vert): 124°
• Sichtfeld (PYQ 2898 horiz): 100°
• Größe der Quad-Detektorelemente: 4 x 1 x 1 (0,4) mm2
• Integrierte Temperaturdiode für interne Temperaturausgabe
• Ausgabeformat: drei 14-Bit-Signale, serialisiert in einem digitalen Bitstrom über einadrigen Direct Link
• Anordnung der Elemente: diagonale Paare (PYQ 5848) für richtungsunabhängige Deckenmessung; parallele Paare (PYQ 2898) für differentielle Bewegungs-/Größenerkennung bei Wandmontage
