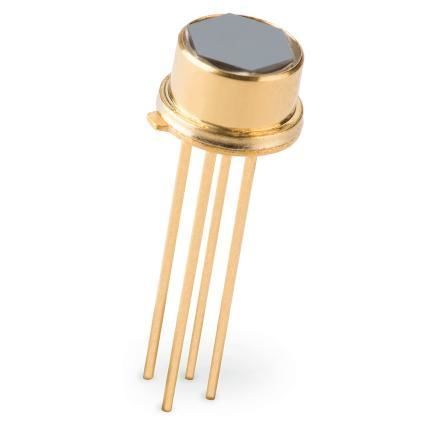

Thermosäulen-Infrarotsensor TPiD 1T 0122B

für tragbares Infrarot-Thermometer

Produktübersicht
Die Excelitas TPiD 1T 0122B und TPiD 1T 0222B Thermopile-Detektoren verfügen über ein ISOthermales Gehäusedesign in Kombination mit einem empfindlichen Chip und einem kleinen optischen Fenster. Für Thermometrieanwendungen, insbesondere Ohr- (tympanische) Thermometrie, optimiert, bieten diese Geräte verbesserte Thermopile-Leistung unter thermischen Schockbedingungen. Die Reihe umfasst die kostengünstige TPiD 1T 0122B sowie Varianten mit höherem Signal durch höherempfindliche Elemente oder größere Elementfläche. Die Abmessungen entsprechen dem TO-46-Sensorgehäuse und beinhalten eine spezielle Apertur. Alle Typen sind mit einem internen Thermistor zur Temperaturkompensation des Thermopiles ausgestattet, um die Messgenauigkeit zu verbessern.

Anwendungen
Besonders geeignet für Ohr- (tympanische) Thermometrie und allgemeine Thermometrieanwendungen, die schnelle Ansprechzeit und Robustheit gegen thermische Schocks erfordern.

Merkmale

• TO-46 ISOthermales Metallgehäuse
• Interner Thermistor zur Temperaturkompensation
• Hoher Signal-Rausch-Abstand

Sichtfeld / Optik
Sichtfeld: 90° (siehe Produktdiagramm zum Sichtfeld für Details).

Hinweise
Das physische Gehäuse entspricht dem TO-46-Sensor-Footprint und beinhaltet eine spezielle Apertur, die für Thermometrie optimiert ist.

Technische Spezifikationen

• Responsivity: 92 V/W
• Sensitivität S100: 58 µV/K
• Rauschen: 42 nV/√Hz
• Zeitkonstante: 15 ms
• Gehäuse mit optischem Fenster: TO-46
• Sichtfeld: 90°
