Anschlagkette Grade 80 DOF

2 SträngeStahl

Produktübersicht

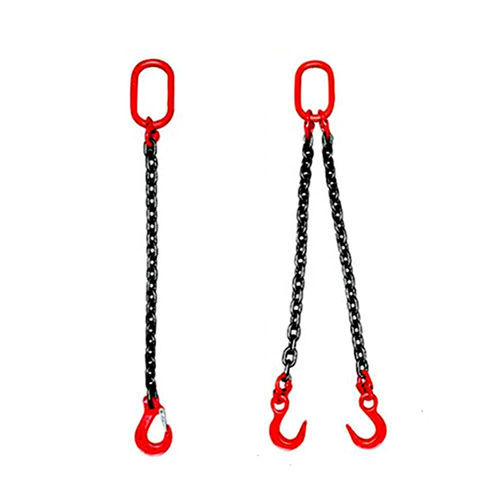

Güteklasse 80 DOF Kettenschlinge in zweisträngiger Ausführung mit ovalem Hauptglied oben und Guss-Haken unten. Geliefert mit individueller Serienplakette; erhältlich in verschiedenen Kettendurchmessern und Sonderlängen für industrielle Hebeanwendungen mit zertifizierbarer Rückverfolgbarkeit.

Einführung

• S = Schlingenzweig
• T = Dreisträngig
• S (Haken) = Schlingenhaken (mit Sicherung)
• SL = Selbstsichernder (Sicherheits-)Haken
• F = Guss-Haken
• D = Zweisträngig
• Q = Viersträngig
• G = Greifhaken
• O = Ovales Hauptglied

Zertifizierung & Rückverfolgbarkeit
Die Kettenschlinge wird mit schriftlicher Zertifizierung geliefert. Die Seriennummer auf dem Typenschild stimmt mit dem Zertifikat und Ihrer Bestellnummer überein, um eine vollständige Rückverfolgbarkeit für Prüf- und Wartungsunterlagen zu gewährleisten.

Parameter & zulässige Arbeitslast (WLL)

• Bemessungsfaktor: 4:1
• Lastfaktoren nach Schlingentyp und Winkel: 1 (90° für 1-Strang), 1,7 (60° für 1-Strang), 1,4 (45° für 1-Strang), 1 (30° für 1-Strang); 2,6 (60° für 3/4-Strang), 2,1 (45° für 3/4-Strang), 1,45 (30° für 3/4-Strang)
• Kettendurchmesser und beispielhafte zulässige Arbeitslasten:
  • 7/32" — 2,100; 3,600; 3,000; 2,100; 5,500; 4,400; 3,200
  • 9/32" — 3,500; 6,100; 4,900; 3,500; 9,100; 7,400; 5,200
  • 5/16" — 4,500; 7,800; 6,400; 4,500; 11,700; 9,500; 6,800
  • 3/8" — 7,100; 12,300; 10,000; 7,100; 18,400; 15,100; 10,600
  • 1/2" — 12,000; 20,800; 17,000; 12,000; 31,200; 25,500; 18,000
  • 5/8" — 18,100; 31,300; 25,600; 18,100; 47,000; 38,400; 27,100
  • 3/4" — 28,300; 49,000; 40,000; 28,300; 73,500; 60,000; 42,400
  • 7/8" — 34,200; 59,200; 48,400; 34,200; 88,900; 72,500; 51,300
  • 1" — 47,700; 82,600; 67,400; 47,700; 123,900; 101,200; 71,500
  • 1-1/4" — 72,300; 125,200; 102,200; 72,300; 187,800; 153,400; 108,500

Standards & Logistik
Name: Güteklasse 80 DOF Kettenschlinge — Zweisträngig mit ovalem Hauptglied oben und Guss-Haken unten
MOQ: 100 Meter
Verpackung: Karton + Stahlpalette für den Versand

Technische Daten

• Name: Güteklasse 80 DOF Kettenschlinge — Zweisträngig mit ovalem Hauptglied oben und Guss-Haken unten
• Schlingenausführung: Zweisträngig (D) — alternative Konfigurationen verfügbar gemäß Code (S, T, SL, F, Q, G, O)
• Bemessungsfaktor: 4:1
• Seriennummer auf dem Schild abgestimmt mit Zertifikat für vollständige Rückverfolgbarkeit
• Mindestbestellmenge (MOQ): 100 Meter
• Verpackung: Karton plus Stahlpalette
