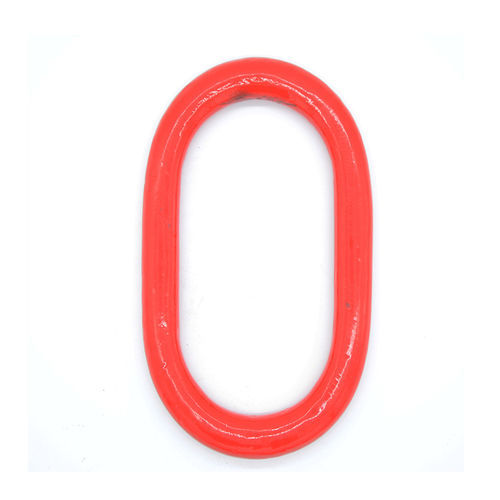

Aufhängerring für Schlinge G80 Weldless

für Kettengehänge

Produktübersicht
G80-Schweißfreier Tragerring (Master Link) für Anschlagketten und Hebezeuge. Hergestellt aus legiertem, vergütetem Stahl (gehärtet und angelassen) mit Pulverbeschichtung. Große Innenbreite und Innenlänge für zusätzliche Aufnahme von Anschlagbeschlägen und Kraghaken. Verfügbar in Standard- und kundenspezifischen Größen (Teilenummern AX13 bis AX57). Erfüllt oder übertrifft ASME B30.26 Anforderungen an Kennzeichnung, Duktilität, Sicherheitsfaktor, Bruchlastprüfung und Temperatur.

Produktmerkmale

• Konstruktion aus verschweißtem legiertem Stahl, gehärtet und angelassen.
• Einzelprüfungen mit 2× Working Load Limit (WLL).
• Pulverbeschichtete Oberfläche.
• Alle Größen: verschweißt geliefert.
• Ausgelegt für den Einsatz mit Anschlagbeschlägen aus legiertem Stahl der Klassen 80 und 100.
• Erhöhte Tragfähigkeiten gegenüber vergleichbaren Produkten der Klasse 80 (siehe Parameter).
• Für ein- oder zweisträngige Ketten- oder Drahtseilelingue konzipiert.
• Prägeschrift in erhabener Ausführung für Größe und Klasse zur einfachen Identifikation.

Parameter
Teilenummer | Handelsgröße | WLL 4:1 (lbs) | WLL 5:1 (lbs) | Innenlänge (in) | Innenbreite (in) | Durchmesser (in) | Kettengröße (1 Strang) | Kettengröße (2 Strang) | Gewicht (lbs)
AX13 | 1/2" | 6,000 | 4,800 | 4.33 | 2.36 | 0.51 | 9/32", 5/16" | 7/32" | 0.75
AX16W | 5/8" | 8,600 | 6,880 | 5.51 | 3.15 | 0.63 | 5/16" | 9/32" | 1.47
AX18W | 3/4" | 12,900 | 10,320 | 5.91 | 3.54 | 0.71 | 3/8" | 5/16" | 2.02
AX22 | 7/8" | 17,600 | 14,080 | 6.30 | 3.54 | 0.87 | 1/2" | 3/8" | 3.30
AX26 | 1" | 30,000 | 24,000 | 7.09 | 3.94 | 1.02 | 5/8" | 1/2" | 5.06
AX32 | 1 1/4" | 39,100 | 31,280 | 7.87 | 4.33 | 1.26 | 3/4" | 5/8" | 8.58
AX36 | 1 1/2" | 61,100 | 48,880 | 10.24 | 5.51 | 1.42 | 7/8" | 3/4" | 13.97
AX45 | 1 3/4" | 74,000 | 59,200 | 13.39 | 7.09 | 1.77 | 1" | 7/8" | 28.16
AX51 | 2" | 103,400 | 82,720 | 13.78 | 7.48 | 2.01 | 1 1/4" | 1" | 37.84
AX57 | 2 1/4" | 178,900 | 143,120 | 15.75 | 7.87 | 2.24 | – | 1 1/4" | 53.24

Normen & Verpackung
Standard: G80 Weldless Chain / Tragerring-Serie. Mindestbestellmenge: 10 KG. Verpackung: Karton + Stahlpalette.

Technische Spezifikationen

• Material: verschweißter legierter Stahl, gehärtet und angelassen.
• Prüfung: einzeln bei 2× Working Load Limit geprüft.
• Oberfläche: Pulverbeschichtung.
• Kompatibilität: kompatibel mit Anschlagbeschlägen aus legiertem Stahl Klassen 80 und 100 sowie Kraghaken.
• Identifikation: erhabene Prägung von Größe und Klasse zur einfachen Identifikation.
• Anwendungen: für ein- oder zweisträngige Ketten- oder Drahtseilelingue in Hebe- und Anschlaganwendungen.
• Konformität: erfüllt oder übertrifft ASME B30.26 Anforderungen an Kennzeichnung, Duktilität, Sicherheitsfaktor, Bruchlastprüfung und Temperatur.
• Verfügbare Größen: siehe Parameterliste für Teilenummern AX13 bis AX57 mit Handelsgrößen, WLL, Innenmaßen, Kettengrößen und Gewichten.
