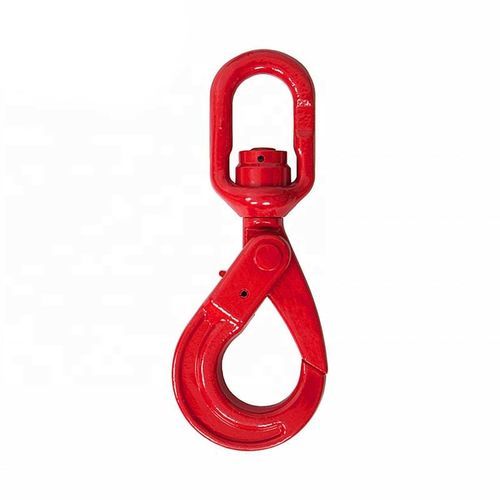

Lasthaken Grade 80

selbstsichernden Bolzenmit Abdeckungfür Hebemaschine

Produktübersicht

• Der Verschluss schließt sich unter Last automatisch, um unbeabsichtigtes Lösen bei Hebevorgängen zu verhindern.
• Gabelkopf (clevis) konstruiert für direkte Befestigung an Kette und gewährleistet korrekten Sitz, um Fehlanbindungen Haken‑Kette zu vermeiden.
• Hergestellt aus Grade 80 legiertem Stahl für Hebeapplikationen.
• Entwurfsfaktor 4:1 zur Unterstützung einer sicheren Auswahl in Anschlagkonfigurationen.
• Robuste Pulverbeschichtung zur Oberflächenprotektion.
• Ersatzteile verfügbar zur Verlängerung der Einsatzdauer und Vereinfachung der Wartung.
• Jeder Haken ist prüfbelastet (proof tested) und zertifiziert zur Rückverfolgbarkeit.

Parameter (Abmessungen und zulässige Lasten)
FOR CHAIN SIZE | WORKING LOAD LIMIT (lbs.) | A (in) | B (in) | C (in) | G (in) | H (in) | R (in) | T (in) | PxL (in)
9/32-5/16" | 4,500 | 1.34 | 0.35 | 0.39 | 0.79 | 1.02 | 4.84 | 1.69 | 0.35×0.89
3/8" | 7,100 | 1.77 | 0.47 | 0.55 | 0.98 | 1.18 | 5.63 | 2.20 | 0.51×1.24
1/2" | 12,000 | 2.01 | 0.59 | 0.67 | 1.38 | 1.57 | 7.08 | 2.72 | 0.63×1.65
5/8" | 18,100 | 2.36 | 0.75 | 0.75 | 1.42 | 1.97 | 8.46 | 3.15 | 0.83×2.03
3/4" | 28,300 | 3.94 | 0.98 | 0.87 | 2.01 | 2.48 | 9.25 | 3.46 | 0.94×2.42

Standards
Name: Grade 80 Clevis Self Locking Hook
Verpackung: Karton + Stahlpalette

Technische Merkmale

• Brand: TOPONE CHAIN
• Material: Grade 80 legierter Stahl
• Entwurfsfaktor: 4:1
• Oberfläche: robuste Pulverbeschichtung
• Prüfbelastet (proof tested) und zertifiziert
• Ersatzteile verfügbar
• Verpackung: Karton mit Stahlpalette für den Versand
• Zulässige Lasten und Abmessungsdaten: siehe obige Parameter‑Tabelle
