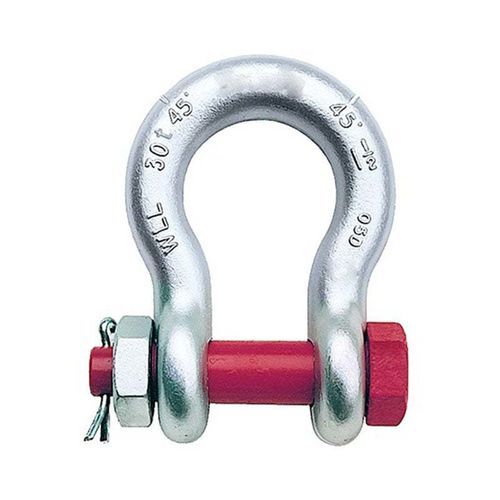

Kopfbewegte Schäkel zum Heben von Lasten G-2130mit Verriegelungen und Sicherungsmuttern
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Weitere Eigenschaften
- mit Verriegelungen und Sicherungsmuttern
- Bruchlast
Min: 0 t
(0 us ton)Max: 14 t
(15 us ton)
Beschreibung
Produktübersicht
Bolzen-Bügel-Schäkel eignen sich für Anwendungen, in denen Rundbolzen- oder Schraubbolzenschäkel verwendet werden. Sie werden bevorzugt für permanente oder langfristige Anwendungen oder wenn die Gefahr besteht, dass die Last auf dem Schakelnagel verrutscht und eine Rotation verursacht.
Produktmerkmale
Parameter
Größe | Arbeitslastbegrenzung (t) | Gewicht (lbs) | A | B | H | E | C | G | P | Toleranz C | Toleranz A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13
Technische Daten
Bolzen-Bügel-Schäkel eignen sich für Anwendungen, in denen Rundbolzen- oder Schraubbolzenschäkel verwendet werden. Sie werden bevorzugt für permanente oder langfristige Anwendungen oder wenn die Gefahr besteht, dass die Last auf dem Schakelnagel verrutscht und eine Rotation verursacht.
Produktmerkmale
- Material: Legierungsstahl, Kohlenstoffstahl.
- Oberflächenbehandlung: Feuerverzinkt, elektrolytisch verzinkt oder naturbelassen.
- Wärmebehandlung: gehärtet und angelassen.
- Maximale Prüfbelastung: 2,0 × Arbeitslastgrenze (WLL).
- Mindestzugfestigkeit: 4× oder 6× WLL.
- Kennzeichnung: nach Kundenanforderung.
Parameter
Größe | Arbeitslastbegrenzung (t) | Gewicht (lbs) | A | B | H | E | C | G | P | Toleranz C | Toleranz A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13
Technische Daten
- Modell: G-2130 (US Type Drop Forged Safety Bolt Bow Shackle)
- Materialien: Legierungsstahl, Kohlenstoffstahl
- Oberflächenoptionen: Feuerverzinkt, elektrolytisch verzinkt, naturbelassen
- Wärmebehandlung: gehärtet und angelassen
- Maximale Prüfbelastung: 2,0 × WLL
- Mindestzugfestigkeit: 4× oder 6× WLL
- Kennzeichnung: nach Kundenanforderung
- Anwendung: geeignet dort, wo Rundbolzen- oder Schraubbolzenschäkel verwendet werden; bevorzugt für permanente/langfristige Anwendungen oder wenn die Last verrutschen und den Bolzen drehen kann
- Verfügbare Größen (in): 3/16, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1-3/8
