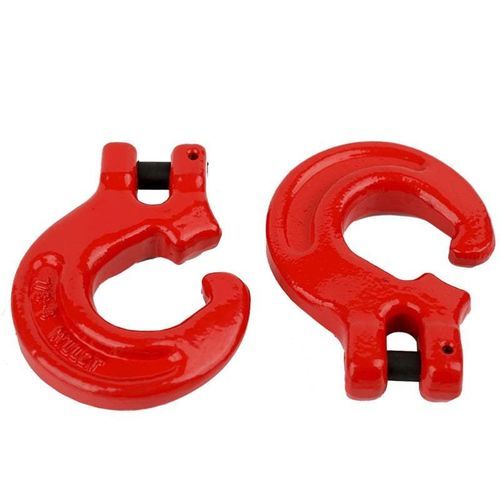

Lasthaken Grade 100 Clevis Foundry Hook

für Gießereienmit Abdeckungfür Ketten

Produktbeschreibung
Gabelhaken (Clevis) Grade 100 aus vergütetem Legierungsstahl. Bietet mindestens 25 % höhere zulässige Arbeitslast (WLL) gegenüber herkömmlichen Grade‑80‑Produkten. Konzipiert für die Montage von Kettenschlingen, wenn große Maulöffnungen erforderlich sind. Prüfung nach DIN PAS 1061 und ASTM A952/A952M. Konstruktionsfaktor 4:1. Ermüdungsfestigkeit: 20.000 Zyklen bei 1,5× WLL. Mindesttemperatur des Anlasens: 400 °C. Vor Gebrauch prüfen, ob Haken ohne Sicherungsriegel für die konkrete Anwendung zulässig sind.

Parameter
Arbeitslast (lbs) | Tonnen | A | H | K | P | T | Gewicht (lbs)
5,700 | 2.5 | 0.35 | 1.06 | 5.24 | 2.44 | 0.75 | 2.1
8,800 | 4.0 | 0.43 | 1.26 | 6.42 | 2.91 | 0.91 | 4.0
15,000 | 6.7 | 0.55 | 1.54 | 7.87 | 3.46 | 1.26 | 7.9
22,600 | 10 | 0.71 | 1.85 | 9.41 | 3.86 | 1.61 | 14.1
35,300 | 16 | 0.83 | 2.44 | 12.01 | 4.45 | 1.81 | 24.6

Normen & Verpackung
Name: Grade 100 Clevis Foundry Hook
Verpackung: Karton + Stahlpalette

Eigenschaften / technische Spezifikationen

• Material: vergüteter Legierungsstahl
• Arbeitslast: mehrere Optionen (siehe Parameterblock) mit mindestens 25 % höherer WLL als herkömmliche Grade‑80‑Produkte
• Normen/Prüfung: DIN PAS 1061 und ASTM A952/A952M
• Konstruktionsfaktor: 4:1
• Ermüdungsbewertung: 20.000 Zyklen bei 1,5× WLL
• Mindestanlasstemperatur: 400 °C
• Anwendung: Entwickelt für die Montage von Kettenschlingen, wenn breite Maulöffnungen erforderlich sind
• Sicherheitshinweis: Prüfen, ob Haken ohne Sicherungsriegel für die vorgesehene Anwendung zulässig sind
