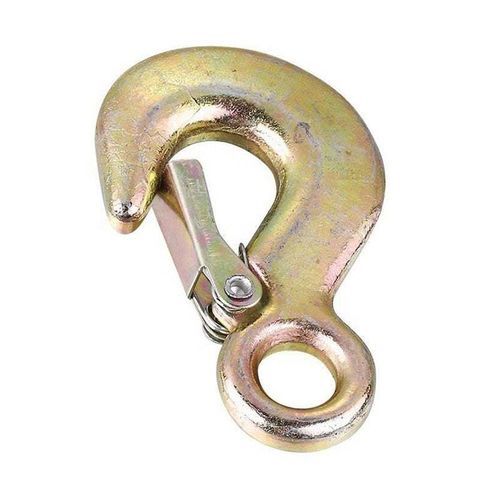

Lasthaken Grade 100

ösenförmigfür Kettenmit automatischer Verriegelung

Produktübersicht
Ösenhaken mit Selbstverriegelung Grade 100 für Kettenhebebetrieb, gefertigt aus vergütetem legiertem Stahl. Bietet mindestens 25 % höhere WLL als herkömmliche Grade 80-Produkte. Bruch- bzw. Probelastungstest bei 2,5× WLL mit Chargenzertifikat, Auslegungsfaktor 4:1 und Ermüdungsbewertung für 20.000 Zyklen bei 1,5× WLL. Minimale Anlasstemperatur 400°C und 100% Magnaflux-Rissprüfung für jede Charge.

Parameter

• WH70 — Working Load Limit (WLL): 5,700 lbs; Für Grade 100-Kette: 9/32–5/16 in; Abmessungen (in): e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34; Gewicht: 2.43 lbs.
• WH100 — WLL: 8,800 lbs; Für Grade 100-Kette: 3/8 in; Abmessungen (in): e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77; Gewicht: 4.41 lbs.
• WH130 — WLL: 15,000 lbs; Für Grade 100-Kette: 1/2 in; Abmessungen (in): e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05; Gewicht: 8.82 lbs.
• WH160 — WLL: 22,600 lbs; Für Grade 100-Kette: 5/8 in; Abmessungen (in): e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36; Gewicht: 14.99 lbs.

Normen & Verpackung
Name: Grade 100 Eye Self Locking Hook; Verpackung: Karton + Stahlpalette; Hergestellt gemäß EN 1677-3, ASME B30.26 und ASME B30.10; Zertifiziert durch DGUV GS-OA-15-05 & DGUV GS-MO-15-05.

Technische Daten

• Material: vergüteter und angelassener legierter Stahl
• Working Load Limit (WLL): siehe Parameter
• Minimale Anlasstemperatur: 400°C
• Konstruktionsfaktor: 4:1
• Prüflastversuch bei 2,5× WLL mit Chargenzertifikat
• Ermüdungsbewertung: 20.000 Zyklen bei 1,5× WLL
• 100% Magnaflux-Rissprüfung pro Charge
• Hergestellt gemäß EN 1677-3, ASME B30.26 und ASME B30.10
• Zertifiziert durch DGUV GS-OA-15-05 und DGUV GS-MO-15-05
