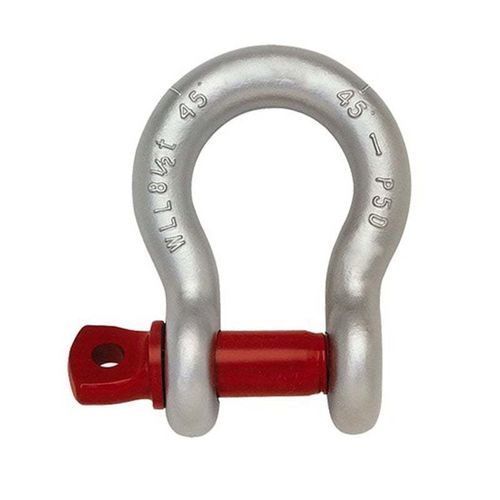

Kopfbewegte Schäkel zum Heben von Lasten G-209

Schraubenhoch widerstandsfähig

Produktübersicht
Die G-209 Bügel-Schäkel mit Schraubbolzen (US-Typ) verfügen über einen großen, abgerundeten Bügel, der Lasten aus mehreren Richtungen mit minimaler Seitenbelastung aufnehmen kann. Sie eignen sich für Mehrfachschlingen, zum Verbinden von Schlingen mit Lastösen und zur Aufnahme breiterer Gurte. Die Schraubbolzen-Ausführung ermöglicht schnelle, wiederholbare Verbindungen und ist geeignet für temporäre oder häufige Montage-/Demontageanwendungen.

Produkteigenschaften

• Schraubbolzen-Verschluss für schnelle Montage und Demontage.
• Drop forged; vergütet (quenched and tempered) für hohe Festigkeit.
• Oberflächen: verzinkt, feuerverzinkt oder pulverbeschichtet.
• Entspricht den Anforderungen der ASME B30.26.
• Sicherheitsfaktor: 6:1.
• WLL (Working Load Limit) ist auf jedem Schäkel eingeprägt.

Parameter (Abmessungen in Zoll)
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

Normen
Entspricht den Anforderungen der ASME B30.26.

Merkmale / technische Spezifikationen

• Modelltyp: G-209 Screw Pin Bow Shackle (US-Typ).
• Fertigung: Drop forged; quenched and tempered.
• Oberflächenoptionen: verzinkt, feuerverzinkt, pulverbeschichtet.
• Konformität: ASME B30.26.
• Sicherheitsfaktor: 6:1.
• Kennzeichnung: WLL auf jedem Schäkel eingeprägt.
• Typische Anwendungen: Mehrfachschlingen, Verbindung zu Lastösen, Aufnahme breiterer Gurte; geeignet für temporäre oder häufige Verbindungen.
• Verfügbare Größen: 3/16" bis 1-3/8" (siehe Parameterblock für vollständige Maße und Gewichte).
