Kopfbewegte Schäkel zum Heben von Lasten

mit Verriegelungen und SicherungsmutternSchraubenfür Schifffahrtsanwendungen

Produktübersicht

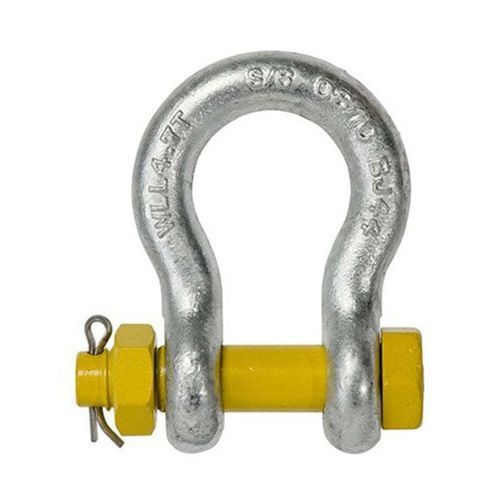

Grade "S" Bügelschäkel mit Schraubbolzen sind für zulässige Hebe- und Anschlagverbindungen ausgelegt. Sie bieten sichere Verbindungen für Ketten, Drahtseile und andere zugelassene Beschläge in den Bereichen Marine, Landwirtschaft, Bergbau und Maschinenbau. Die Bolzen/Mutter/Splint-Kombination reduziert die Achsrotation und eignet sich für permanente oder langfristige Verbindungen, bei denen sich die Last verschieben kann.

Produkteigenschaften

• Hergestellt nach AS2741 aus Material Grade "S" in Bügel-(bow) Konfiguration mit Schraubbolzen.
• Oberflächen: verzinkt, Pulverbeschichtung oder Naturfarbe.
• Jeder Schäkel ist mit der zulässigen Arbeitslast (WLL) in Tonnen und der Qualitätsklasse gestempelt.
• Prüfgewicht geprüft auf 2 × WLL; Mindestbruchkraft 6 × WLL.
• Prüfzertifikate auf Anfrage erhältlich.
• Geeignet für Hebe- und zugelassene Anschlaganwendungen.

Parameter
GRÖSSE (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

Normen
Entspricht AS2741 und gefertigt aus Material Grade "S".

Technische Daten

• Produkttyp: Australischer Typ, gesenkschmiedeter Sicherheits-Bügelschäkel mit Schraubbolzen (Sicherung: Bolzen/Mutter/Splint).
• Material: Grade "S".
• Konfiguration: Bügel (breit) mit Schraubbolzen.
• Oberflächen: verzinkt, Pulverbeschichtung, Naturfarbe.
• Kennzeichnung: zulässige Arbeitslast (WLL) in Tonnen und Qualitätsklasse auf jedem Schäkel eingestanzt.
• Prüfung: Geprüft auf 2 × WLL; Mindestbruchkraft 6 × WLL; Prüfzertifikate auf Anfrage.
• Anwendung: Geeignet für Hebe- und zugelassene Anschlüsse (Kette, Drahtseil und andere Beschläge) in den Bereichen Marine, Landwirtschaft, Bergbau und Maschinenbau.
• Verfügbare Größen: 6 mm bis 63 mm (siehe Parametertabelle für WLL- und Maßangaben).
