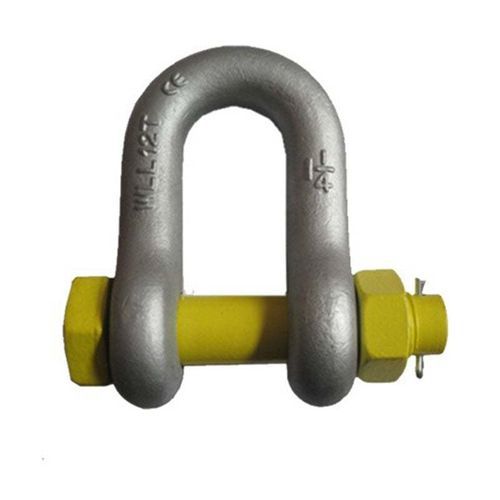

Schäkel zum Heben von Lasten / D Australian Type Drop Forged Safety Bolt Dee Shackle

mit Verriegelungen und SicherungsmutternSchrauben

Produktübersicht
D-Schäkel AS2741 Grade S mit Sicherheits-/Bolzenstift. Geeignet als Ersatz für Rundstift- oder Schraubstiftschäkel. Bolzen-Schäkel sind vorzuziehen für permanente oder langzeitige Anwendungen sowie dort, wo eine Last auf dem Stift verrutschen und eine Drehung verursachen kann.

Produktmerkmale

• Entspricht AS2741, hergestellt aus Grade S Material in Dee (D)-Konfiguration mit Schrauben-/Bolzenstift.
• Oberflächen: feuerverzinkt, Pulverbeschichtung oder unbehandelt (self colored).
• Markierung: Arbeitslastgrenze (WLL) in Tonnen und Qualitätsklasse sind auf dem Schäkel gekennzeichnet.
• Funktionstest bis 2 × WLL; Mindestbruchkraft 6 × WLL.
• Prüfzertifikate auf Anfrage verfügbar.
• Geeignet für Hebe- und permanente/langzeitige Anwendungen.

Parameter (Größentabelle)
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

Normen
AS2741

Technische Spezifikationen

• Modelltyp: Australischer Typ D-Schäkel, drop-forged, mit Sicherheitsbolzen.
• Materialklasse: Grade S.
• Konfiguration: Dee (D) mit Sicherheits-/Bolzenstift (Schrauben-/Bolzenstift).
• Oberflächen: feuerverzinkt, Pulverbeschichtung oder unbehandelt.
• Markierung: WLL (Arbeitslastgrenze) in Tonnen und Qualitätsklasse auf dem Bauteil.
• Prüfung: Funktionsprüfung 2 × WLL; Mindestbruchkraft 6 × WLL; Prüfzertifikate vorhanden.
• Anwendung: Geeignet für Hebezwecke sowie für permanente/langzeitige Einsätze mit Rotationsrisiko des Stifts.
