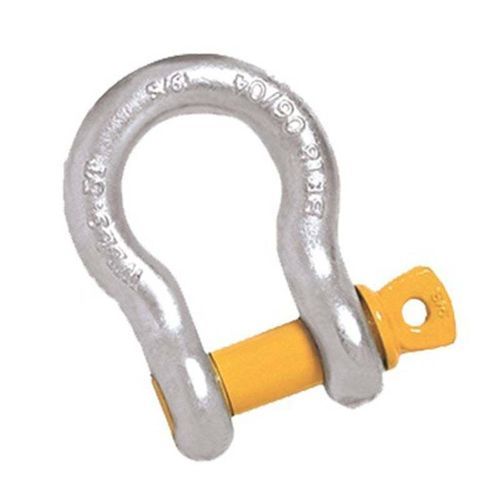

Kopfbewegte Schäkel zum Heben von Lasten

Schraubenfür Schifffahrtsanwendungen

Beschreibung
AS2741 Klasse S Bügelschäkel mit Schraubbolzen sind für Hebe- und Anschlaganwendungen ausgelegt und bieten sichere Verbindungen zu Ketten, Drahtseilen und anderen genormten Verbindungselementen in den Bereichen Schifffahrt, Landwirtschaft, Bergbau und Maschinenbau. Die Bügelform erlaubt mehrseitige Belastung mit reduziertem Querkräfte-Risiko und eignet sich daher für Mehrstrang-Geschirre, Anschlagringe und breitere Gurte.

Produkteigenschaften

• Hergestellt nach AS2741 aus gesenkgeschmiedetem Stahl Grade S in Bügelform mit Schraubbolzen.
• Oberflächen: feuerverzinkt, Pulverbeschichtung oder naturbelassen.
• Mit Nennlast (WLL) in Tonnen und Güteklasse gekennzeichnet.
• Funktionsgeprüft auf 2× WLL; minimale Bruchkraft 6× WLL.
• Für Hebe- und Anschlaganwendungen: Verbindung zu Ketten, Drahtseilen und genormten Anschlagteilen; geeignet für Mehrstrang-Geschirre und breite Gurte.

Abmessungs- und Lasttabelle
Größe (mm) | WLL (ton) | Gewicht (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

Normen
Entspricht AS2741 (Klasse S)

Technische Daten

• Standard: AS2741 (Klasse S).
• Material: gesenkgeschmiedeter Stahl, Grade S.
• Konfiguration: Bügelschäkel mit Schraubbolzen.
• Oberflächen: feuerverzinkt, Pulverbeschichtung oder naturbelassen.
• Kennzeichnung: markiert mit WLL (t) und Güteklasse.
• Prüfung: Funktionsgeprüft auf 2× WLL; minimale Bruchkraft 6× WLL.
• Einsatz: Hebe- und Anschlaganwendungen; Verbindung zu Ketten, Drahtseilen und genormten Anschlagteilen; geeignet für Mehrstrang-Geschirre und breite Gurte.
