Ersatzbuchse Grade 100

StahlLegierungReparatur

Produktübersicht

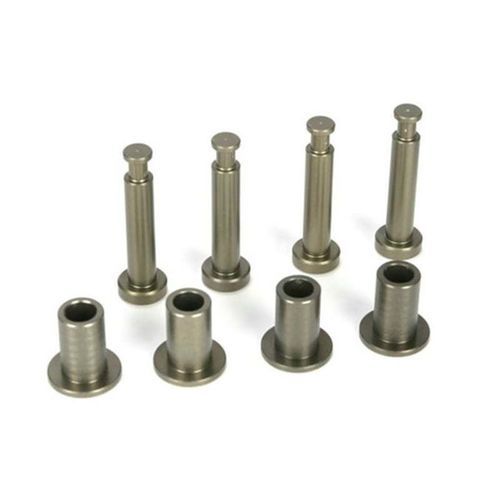

Das Grade 100 Buchsen- und Bolzen-Reparaturkit liefert präzise Ersatzbuchsen und -bolzen zur Instandhaltung von Grade-100-Kurzgliedketten für Hebeaufgaben. Die Komponenten werden bearbeitet und wärmebehandelt, um die originalen Material- und mechanischen Eigenschaften nachzubilden und Kettengenauigkeit sowie zertifizierte Arbeitslastgrenzen wiederherzustellen, sofern eine Reparatur zulässig ist.

Wesentliche Vorteile

• Stellt Teilung und Geometrie der Kette für korrektes Verzahnen mit Zahnrädern wieder her
• Stellt die zertifizierte Nutzlastgrenze (WLL) wieder her, wenn die Reparatur den zulässigen Verfahren entspricht
• Verlängert die Lebensdauer der Bauteile und reduziert Ausfallzeiten gegenüber einem vollständigen Kettenwechsel, wenn anwendbar
• Einzelne Bauteile werden proof-load geprüft und dimensionsgeprüft für Austauschbarkeit

Warum Buchsen und Bolzen ausfallen

• Erhöhte Teilungstoleranz: Abstand zwischen den Gliedern vergrößert sich und verschlechtert das Verzahnen
• Oberflächenabbau: Verschleiß an gehärteten Kontaktflächen reduziert die Lastverteilung
• Bolzenverschleiß: zylindrischer Verschleiß und Mikro-Risse an der Bolzenoberfläche
• Verlust der Rotationsfreiheit: Festsetzen erhöht lokale Beanspruchung und beschleunigt Ermüdung

Die Lösung: Präzisions-Ersatzkomponenten
Das Kit enthält Buchsen und Bolzen aus derselben Legierungsformulierung, die vergleichbaren Abschreck- und Anlasstakten wie die Originalteile unterzogen werden. Jedes Teil wird präzise bearbeitet, auf spezifizierte Toleranzen gefinisht und einzeln proof-load geprüft, um sichere Austauschbarkeit zu gewährleisten.

Materialzusammensetzung & Fertigung
Komponenten werden aus vollständig entgasten, feinkörnigen legierten Stählen gemäß DIN 17115 gefertigt. Typische Parameter: C 0,35–0,45%, Cr 0,5–0,8%, Ni 0,3–0,6%, Mo 0,15–0,25%; S, P ≤ 0,035%; Al-Entgasung; kontrollierte Abschreck- und Anlasstechnik zur Erzielung von ≈45–50 HRC Oberflächenhärte.

Montage- & Wartungshinweise

• Gesamte Kette inspizieren: gerissene, verbogene oder stark korrodierte Glieder erfordern Kettenersatz
• Verschlissene Buchse und Bolzen mit geeignetem Kettenbrecher entfernen, um Gliedbeschädigung zu vermeiden
• Gliedhohlraum vor dem Zusammenbau von Schmutz, Rost und Korrosion reinigen
• Neue Buchse vollständig eingebaut und mit der Kettenplatte ausgerichtet einsetzen
• Neuen Bolzen einführen und sicherstellen, dass er sich glatt sitzt; nicht erzwingen; vollständigen Sitz und Ausrichtung prüfen
• Kette manuell bewegen, um freie Rotation und fehlendes Festsetzen oder ungewöhnliche Geräusche zu prüfen
• Betrieb initial überwachen, angemessen schmieren (Überölung vermeiden) und Inspektionen dokumentieren

Verfügbare Größen (Tabellenformat)
Kettengröße | Kettendurchmesser (in) | Buchsendurchmesser (in) | Bolzendurchmesser (in) | Kit-Gewicht (lbs) | Typische WLL (lbs) | Standardbezeichnung
9/32 | 0.281 in | 0.375 in | 0.250 in | 0.5 | 5,400 | CBHW7
5/16 | 0.313 in | 0.438 in | 0.281 in | 0.5 | 7,100 | CBHW8
3/8 | 0.375 in | 0.500 in | 0.313 in | 0.5 | 10,200 | CBHW10
1/2 | 0.500 in | 0.625 in | 0.375 in | 0.5 | 14,400 | CBHW13
5/8 | 0.625 in | 0.750 in | 0.438 in | 0.5 | 22,600 | CBHW16
3/4 | 0.750 in | 0.875 in | 0.500 in | 0.5 | 32,400 | CBHW19/20
7/8 | 0.875 in | 1.000 in | 0.563 in | 0.5 | 44,100 | CBHW22
1 in | 1.000 in | 1.125 in | 0.625 in | 0.75 | 58,000 | CBHW26

Material-spezifikationen (Tabellenformat)
Eigenschaft | Spezifikation | Prüfverfahren
Materialklasse | Legierter Stahl (DIN 17115) | Materialzertifizierung
Kohlenstoffgehalt | 0,35–0,45% | ASTM E1019
Chromgehalt | 0,5–0,8% | ASTM E1019
Nickelgehalt | 0,3–0,6% | ASTM E1019
Molybdängehalt | 0,15–0,25% | ASTM E1019
Schwefelgehalt | ≤ 0,035% | ASTM E1019
Phosphorgehalt | ≤ 0,035% | ASTM E1019
Oberflächenhärte (Buchse) | 45–50 HRC | ASTM E18
Oberflächenhärte (Bolzen) | 45–50 HRC | ASTM E18
Zugfestigkeit | ≥ 1.800 MPa (260 ksi) | ASTM E8
Streckgrenze | ≥ 1.400 MPa (200 ksi) | ASTM E8
Bruchdehnung | ≥ 8% | ASTM E8
Kerbschlagzähigkeit | ≥ 40 J (30 ft-lbs) bei 0°C | ASTM E23

Dimensionsspezifikationen (Tabellenformat)
Dimension | Toleranz | Messmethode
Buchsen-Außendurchmesser | ±0.01 in (±0.25 mm) | Mikrometer
Buchsen-Innendurchmesser | ±0.005 in (±0.13 mm) | Mikrometer
Buchsenlänge | ±0.01 in (±0.25 mm) | Messschieber
Bolzendurchmesser | ±0.005 in (±0.13 mm) | Mikrometer
Bolzenlänge | ±0.01 in (±0.25 mm) | Messschieber
Fasenwinkel | 45° ± 5° | Sichtprüfung
Oberflächenrauheit (Buchse/Bolzen) | Ra 0.4–0.8 µm | Profilometer

Leistungsmerkmale (Tabellenformat)
Merkmal | Spezifikation | Grundlage
Belastungskapazitätserhalt | ≥ 95% der originalen Ketten-WLL | EN 818-7 Abschnitt 5.2
Teilungsgenauigkeit | ±0.02 in (±0.51 mm) pro 10 Glieder | EN 818-7 Abschnitt 5.3
Rotationswiderstand | ≤ 5% Anstieg vs. neuer Kette | ISO 1149
Verschleißrate | Vergleichbar mit originaler Kette | ASTM G65
Korrosionsbeständigkeit | Verzinkte Oberfläche (optional), ASTM B117 (500+ Stunden) | ASTM B117
Temperaturbereich | -20°C bis +80°C (-4°F bis +176°F) | Material-Spezifikation
Betriebsdauer | 5–10 Jahre (typische Nutzung, abhängig von Anwendung) | Felddaten

Kit-Inhalt

• Ersatzbuchsen: Menge variiert je nach Kettengröße (typisch 4–10 pro Kit)
• Ersatzbolzen: Menge variiert je nach Kettengröße (typisch 4–10 pro Kit)
• Montageanleitung mit Ausrichtungsanweisungen
• Materialzertifikat nach DIN 17115
• Prüfbericht / Dokumentation der proof-load Tests

Normen & Konformität

• ASTM A952 — Chain, Welded, Double Loop, Alloy Steel, for Lifting
• EN 818-7 — Short Link Chain for Lifting Purposes, Fine Tolerance Hoist Chain
• DIN 17115 — Steel for Welded Round Steel Link Chains
• EN 818-1 — General Conditions of Acceptance for Short Link Chain
• Proof-load Tests und vollständige Materialzertifizierung werden bereitgestellt

Zertifizierung & Prüfung
Jede Buchse und jeder Bolzen wird einzeln proof-load geprüft (Beispiel: Prüfbelastung = 2,5 × WLL der entsprechenden Kettengröße). Die Dimensionsprüfung erfolgt mit Mikrometern, Messschiebern und Profilometern; Härte und mechanische Eigenschaften werden in den gelieferten Prüfberichten dokumentiert.

Merkmale / Technische Spezifikationen

• Produkt: Grade 100 Buchsen- und Bolzen-Reparaturkit
• Material: Legierter Stahl nach DIN 17115, vollständig entgast, feinkörnig
• Oberflächenhärte: ≈45–50 HRC (Buchse und Bolzen)
• Zugfestigkeit: ≥ 1.800 MPa (260 ksi)
• Streckgrenze: ≥ 1.400 MPa (200 ksi)
• Bruchdehnung: ≥ 8%
• Kerbschlagzähigkeit: ≥ 40 J bei 0°C
• Dimensions-toleranzen: Buchsen-OD ±0.01 in, ID ±0.005 in, Bolzendurchmesser ±0.005 in
• Typische WLL-Abdeckung: 5,400–58,000 lbs je nach Kettengröße
• Proof-load Prüfung: 100% pro Bauteil
• Optionale Oberfläche: verzinkt für verbesserte Korrosionsbeständigkeit
• Betriebstemperaturbereich: -20°C bis +80°C
