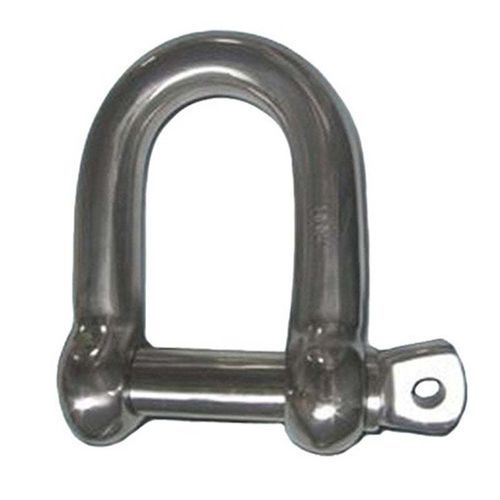

Schäkel zum Heben von Lasten / D

für hohe Belastungenhoch widerstandsfähigmit großen Abmessungen

Produktübersicht
Europäische große D-Schäkel zeichnen sich dadurch aus, dass Bolzen und Bügel aus demselben Durchmesser gefertigt sind. Hergestellt aus hochwertigen Rohmaterialien, erhältlich in Standard- und Sonderformen/-größen für industrielle Hebe- und Anschlaganwendungen.

Einführung

• Geschmiedet – gehärtet und angelassen.
• Oberflächen: verzinkt, mit Zink beschichtet oder naturfarbig.
• Arbeitslastgrenze (S.W.L.) dauerhaft auf jedem Schäkel angebracht.

Parameter
Größe | D | d | a | c | b | S.W.L. | Gewicht (Kg)
M5 | 5 | 5 | 10 | 19 | 11 | 80 | 1.9
M6 | 6 | 6 | 13 | 25 | 14 | 100 | 3.4
M8 | 8 | 8 | 16 | 32 | 18 | 200 | 7
M10 | 10 | 10 | 19 | 38 | 20 | 320 | 13
M11 | 11 | 11 | 22 | 44 | 23 | 400 | 16.5
M12 | 12 | 12 | 25 | 51 | 26 | 520 | 24
M16 | 16 | 16 | 32 | 64 | 33 | 800 | 50
M20 | 20 | 20 | 38 | 76 | 40 | 1100 | 80
M22 | 22 | 22 | 44 | 89 | 50 | 1500 | 130
M25 | 25 | 25 | 51 | 100 | 57 | 2100 | 200
M28 | 28 | 28 | 57 | 115 | 68 | 3000 | 300
M32 | 32 | 32 | 64 | 127 | 73 | 3500 | 430
M38 | 38 | 38 | 76 | 152 | 85 | 5000 | 675
M45 | 45 | 45 | 90 | 180 | 96 | 7000 | 1250
M50 | 50 | 50 | 102 | 200 | 108 | 8000 | 1750

Normen
Hergestellt gemäß internationalen Qualitätsstandards für kommerzielle Schäkel; spezifische Normen und Zertifizierungen auf Anfrage erhältlich.

Technische Spezifikationen

• Herstellung: geschmiedet, gehärtet und angelassen.
• Material: hochwertige Rohstoffe gemäß internationalen Qualitätsstandards.
• Verfügbare Oberflächen: verzinkt, zinkplattiert oder naturfarbig.
• Arbeitslastgrenze (S.W.L.) dauerhaft auf jedem Schäkel aufgebracht.
• Erhältlich in Standard- und kundenspezifischen Formen und Größen.
• Größenbereich: M5 bis M50.
• S.W.L.-Bereich (Tabelle): 80 bis 8000.
• Gewichte pro Größe siehe Parameter-Tabelle (Kg).
