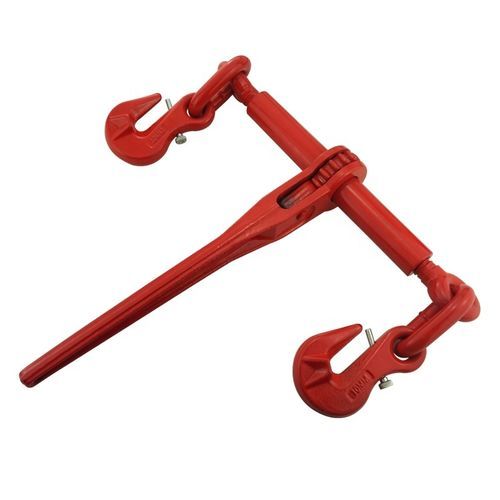

Ketten-Lastenspanner

tragbaresRatschemanuell

Produktübersicht
Der geschmiedete Ratschen-Spannbinder ist ein professionelles Spanngerät, entwickelt für anspruchsvolle Ladungssicherungsanwendungen im Transport-, Bau- und Militärbereich. Er besteht zu 100 % aus geschmiedeten Stahlkomponenten für ein optimiertes Verhältnis von Festigkeit zu Gewicht und strukturelle Integrität unter extremen dynamischen Belastungen. Der Ratschenmechanismus verwendet ein präzisionsgefertigtes Zahnrad- und Schraubensystem zur stufenlosen Spannungsanpassung und eliminiert das Rückschlagsrisiko von Hebelspannern. Der Griff verfügt über ein lose sitzendes, selbstsicherndes Bolzensystem zur Reduzierung von Schmutzansammlungen und ermöglicht den Einsatz in Schlamm, Schnee und Eis. Die Oberfläche ist mit einer elektrostatischen Pulverbeschichtung versehen, die hohen Korrosionsschutz gegen Straßensalze und Industriechemikalien bietet.

Wesentliches Design & Materialien
Die Schmiedeherstellung richtet die Kornstruktur des Stahls aus, um die Schlagzähigkeit zu verbessern und interne Porosität zu reduzieren. Tragende Komponenten sind aus einer Chrom-Nickel-Molybdän-Legierung (CrNiMo) gefertigt, ausgewählt wegen ihrer Härtbarkeit und Ermüdungsfestigkeit. Ein kontrolliertes Härte- und Anlasverfahren (Q&T) erzielt eine Kerbhärte von 38-42 HRC, um Zugfestigkeit und Duktilität auszubalancieren und die Beibehaltung der Nennarbeitslast (WLL) bis -40 °C zu gewährleisten.

Ratschenmechanismus & Befestigungen
Das Ratschensystem verfügt über präzisionsgefertigte Zahnräder, die dauerhaft per CO2 an die Trommel geschweißt sind, um ein Durchrutschen unter hohem Drehmoment zu verhindern. Die inneren Schrauben verwenden ACME-Gewinde, die unter Last selbstsicherndes Verhalten bieten und ein Lösen durch Straßenvibrationen widerstehen. Die Griff Länge ist für ergonomischen Hebel und maximale Spannkraft bei minimalem Bedienaufwand optimiert.

Haltbarkeit & Umweltschutz

• Elektrostatische Pulverbeschichtung, aufgebracht nach einer mehrstufigen Reinigung, für dauerhaften Korrosionsschutz.
• Selbstreinigendes Griffdesign verringert das Festsetzen der Drehachse bei Kontamination durch gefrorenen Schlamm oder Schmutz.
• Ergonomische Griffgeometrie für verbesserten mechanischen Vorteil und reduzierte Ermüdung des Bedieners.

Normen & Prüfungen
Das Produkt wird hergestellt und getestet gemäß globalen Ladungssicherungsnormen einschließlich WSTDA T-6, FMCSA 393.102, EN 12195-2 und folgt den CVSA-Richtlinien für dauerhafte WLL und Herstellerkennzeichnung. Die Qualitätskontrolle und Testverfahren umfassen:

• 100% Abnahmeprüfung: Jeder Binder wird mit 50% seiner Mindestbruchkraft belastet.
• Zerstörende Chargenprüfung: Stichproben aus Produktionschargen werden bis zur Zerstörung geprüft, um einen Sicherheitsfaktor von 3:1 zu verifizieren.
• Salznebeltest: Komponenten werden 500 Stunden nach ASTM B117 auf Korrosionsbeständigkeit geprüft.
• Zyklentest: Ratschenmechanismus wird für 5.000 Zyklen unter Last geprüft, um Funktion und Zahnradlebensdauer sicherzustellen.

Sicherheit, Wartung & Inspektion

• Vorbenutzungsinspektion: Auf gebogene Haken, gerissene Schweißnähte oder verlängerte Gewinde prüfen; bei sichtbarer Verformung aus dem Dienst nehmen.
• Schmierung: Hochbelastbares Fett auf ACME-Gewinde auftragen, um Festfressen zu verhindern und einen reibungslosen Betrieb zu gewährleisten.
• Korrektes Hakenengagement: Sicherstellen, dass Greifhaken vollständig auf Kettengliedern sitzen; Spitzenbelastung vermeiden.
• Lagerung: Trocken lagern, um Korrosion der inneren Gewinde trotz robuster Pulverbeschichtung zu vermeiden.
• Warnung: Keine Griffverlängerungen (Hebelrohr) verwenden; ausgelegt zum manuellen Anziehen basierend auf dem mechanischen Vorteil des 14-Zoll-Griffs.

Parameter (Tabelle)
WORKING LOAD LIMIT (LBS) | Endbeschläge | Kettengrad & Größe (in.) [G30 / G43 / G70 / G80 / G100] | Take Up (In.) | Griff Länge (In.) | Schraubendurchmesser (In.) | Gewicht (lbs.)
7,100 | Haken / Haken | 5/16-3/8 / 5/16-3/8 / 5/16-3/8 / 3/8 / 5/16 | 8 | 14 | 1 | 13.0
9,200 | Haken / Haken | 3/8-1/2 / 3/8-1/2 / 3/8 / 3/8 / 3/8 | 8 | 14 | 1 | 13.0
13,000 | Haken / Haken | 1/2-5/8 / 1/2-5/8 / 1/2 / 1/2 / – | 8 | 14 | 1 | 16.0
16,000 | Haken / Haken | 1/2 / 1/2 / 1/2 / 1/2 / 1/2 | 8 | 14 | 1 | 16.0

Konformitäts- und Normenzusammenfassung
Entspricht WSTDA T-6, FMCSA 393.102, EN 12195-2 und CVSA-Richtlinien; unterliegt den oben beschriebenen Prüfungen: Abnahme, zerstörend, Salzsprühnebel und Zyklusprüfung.

Eigenschaften / technische Daten

• Handelsbezeichnung: Forged Ratchet Load Binder
• Konstruktion: 100% geschmiedete Stahlkomponenten
• Material (tragende Teile): Chrom-Nickel-Molybdän-Legierungsstahl (CrNiMo)
• Wärmebehandlung: Härten & Anlassen (Q&T) auf Kernhärte 38-42 HRC
• Oberfläche: Elektrostatische Pulverbeschichtung (mehrstufige Oberflächenvorbereitung)
• Ratschenzahnräder: Präzisionsbearbeitet, dauerhaft per CO2 an die Trommel geschweißt
• Gewinde: ACME-Schraubengewinde (unter Last selbstsichernd)
• Kompatible Kettengrade: Ausgelegt für Grade 70, 80 und 100 Transportketten
• Grifflänge: 14 Zoll (optimiert für mechanischen Vorteil)
• Take Up: 8 Zoll (siehe Parameter)
• Prüfungen: 100% Abnahmebelastung auf 50% MBS; zerstörende Chargenprüfung; 500 Stunden Salzsprühnebel; 5.000 Ratschenzyklen
• Sicherheitshinweise: Vor Gebrauch prüfen, ACME-Gewinde schmieren, vollständiges Hakenengagement sicherstellen, keine Griffverlängerungen verwenden
