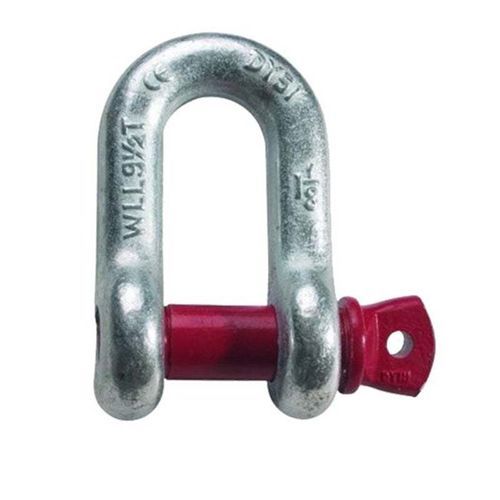

Schäkel zum Heben von Lasten / D G-210

Schrauben

Produktübersicht
Schraubbolzen-D-Schäkel sind geschmiedete Verbindungselemente, die für Zug- oder Hebevorgänge in gerader Linie mit Einzelflachband- bzw. Einzellast-Schlingen vorgesehen sind. Diese verzinkten Schäkel eignen sich für Nylon- und Polyester-Schlingen und dienen als Verbindungsstück mit Ketten. Nicht für Mehrbein-Schlingen verwenden, um Seitenbelastungen zu vermeiden.

Produkteigenschaften

• Standard-Schraubbolzen für schnelle Montage und Demontage.
• Drop-forged, abgeschreckt und angelassen.
• Verfügbare Oberflächen: verzinkt, feuerverzinkt, Pulverbeschichtet.
• Erfüllt die Anforderungen der ASME B30.26.
• Sicherheitsfaktor: 6:1.
• WLL auf jedem Schäkel eingeprägt.

Parameter
Nennmaß (in.) | Arbeitslast (t)* | Gewicht | A | B | C | E | G | K | G | A | Toleranz+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

Normen
ASME B30.26 (wie in den Produkten angegeben).

Technische Daten

• Modell: G-210 (D-Schäkel mit Schraubbolzen, US-Typ, geschmiedet).
• Vorgesehene Verwendung: Zug- oder Hebevorgänge in gerader Linie; nur für Einzellast-Flachbandschlingen (Nylon, Polyester) und als Verbindung mit Kette.
• Fertigung: geschmiedet, abgeschreckt und angelassen.
• Verfügbare Oberflächen: verzinkt, feuerverzinkt, pulverbeschichtet.
• Sicherheitsfaktor: 6:1.
• WLL und Abmessungen: siehe Parameterblock oben für vollständige Nennmaße, WLL, Gewichte und Maße.
• WLL auf jedem Schäkel eingeprägt.
