Verkürzungsklammer Grade 100

Produktübersicht

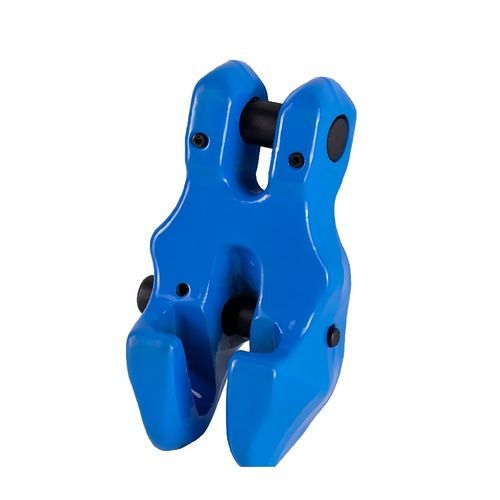

Kettenverkürzer mit Gabelkopf Grade 100 Dieses Verkürzungsgerät verfügt über eine Tasche, in die die Kette direkt eingelegt wird und die eine zughalsliniennahe Belastung der Kettenseite ermöglicht. Entwickelt zur direkten Verbindung mit einem Kettenstrang über den konstruierten Gabelkopf, der eine Fehlanpassung von Haken und Kette verhindert. Merkmale: Grade 100 legierter Stahl, pulverbeschichtete Oberfläche, integrierte Verriegelung, die ein Herausrutschen der Kette außerhalb der Belastung verhindert, Verfügbarkeit von Ersatzteilen sowie Prüf- und Zertifizierungsnachweise.

Einführung
Der Kettenverkürzer mit Gabelkopf Grade 100 ist für leistungsstarke Hebeanwendungen konzipiert und ermöglicht das temporäre Verkürzen von Kettenschlingen, ohne die gesamte Baugruppe austauschen zu müssen. Er verbessert die Laststeuerung und reduziert den Bedarf an Lagerbeständen für unterschiedliche Schlingenlängen.

Wärmebehandlung: Optimierung der Materialeigenschaften
Nach dem Schmieden wird jeder Verkürzer einer präzisen Wärmebehandlung (Härte und Anlassen) gemäß EN 818-1 unterzogen. Prozessschritte: Austenitisieren bei 850-900°C; Abschrecken in Öl oder Wasser; Anlassen bei 400-500°C. Resultierende Oberflächenhärte ca. 45-50 HRC, Balance zwischen Festigkeit und Zähigkeit.

Präzisionsschmieden: Erreichen dimensionsgenauer Fertigung
Hergestellt durch Präzisionsschmieden, um die Kornstruktur mit den Lastpfaden auszurichten, innere Hohlräume zu eliminieren und die Festigkeit zu erhalten. Kritische Abmessungen werden präzise bearbeitet, um sicherzustellen: Taschengeometrie ±0.01 in (±0.25 mm); Gabelkopfmaße ±0.005 in (±0.13 mm); Spiel des Verriegelungsmechanismus ±0.005 in (±0.13 mm).

Qualitätssicherung: 100% Magnaflux-Inspektion
Jede Einheit durchläuft vor dem Versand eine 100%ige Magnaflux-(Magnetpulver-)Rissprüfung, um Oberflächen- und Nahe-Oberflächenfehler zu erkennen. Alle Lastbolzen werden einzeln auf Maßhaltigkeit und Materialeigenschaften geprüft und getestet.

Konstruktionsmerkmale zur Verbesserung von Sicherheit und Zuverlässigkeit

• Taschendesign: die Tasche erzeugt eine verteilte Auflagefläche, die die Last gleichmäßig verteilt, ein korrektes Aufsitzen der Kette sicherstellt, Kettenrotation verhindert und Zughalslinienzug erlaubt.
• Integrierter Gabelkopf: dauerhaft mit dem Gehäuse des Verkürzers verbunden, um Inkompatibilitäten mit Haken zu vermeiden und die Kompatibilität mit Grade 100 Kettensystemen sicherzustellen.
• Integrierte Verriegelung: passive Sicherheitsfunktion, die sich automatisch einsetzt, wenn die Kette sitzt, und sich beim Heben wieder löst; keine Bedieneraktion erforderlich.

Leistungsmerkmale

• Arbeitslastgrenze (WLL): reicht von 3,000 lbs (für 7/32″ Kette) bis 35,300 lbs (für 3/4″ Kette).
• Ermüdungsbewertung: 1,5 × WLL für 20,000 Zyklen.
• Prüflast: 2,5 × WLL, 100% Einzelfreigabe durch Prüfung.
• Sicherheitsfaktor: mindestens 4:1 (Bruchlast mindestens 4 × WLL).
• Temperaturbereich: -20°C bis +80°C (-4°F bis +176°F).
• Korrosionsbeständigkeit: Pulverbeschichtung.

Empfohlene Anwendungen

• Einstellbare Schlingenlänge: temporäres Verkürzen von Kettenschlingen für unterschiedliche Lasthöhen.
• Laststeuerung: Verbesserung der Positionierung und Kontrolle durch Anpassung der Schlingengeometrie.
• Bestandsoptimierung: Reduzierung der Anzahl benötigter Schlingenlängen.
• Nachrüstung: Hinzufügen einer Verkürzungsfunktion zu vorhandenen Kettenschlingen ohne Austausch.
• Hochzyklische Einsätze und sicherheitskritische Hebeanwendungen.

Verfügbare Größen und Spezifikationen (Parametertabelle)
Kettengröße | Ketten-Ø (in) | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | Bolzen (in) | WLL (lbs) | Gewicht (lbs) | Artikelnummer
7/32″-1/4″ | 0.219-0.250 | 0.31 | 0.31 | 0.39 | 0.31 | 0.75 | 1.77 | 0.91 | 0.35×0.69 | 3,000 | 0.46 | CXX06
9/32″ | 0.281 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.35×0.89 | 4,300 | 1.06 | CXX07
5/16″ | 0.313 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.39×0.89 | 5,700 | 1.06 | CXX08
3/8″ | 0.375 | 0.47 | 0.47 | 0.57 | 0.47 | 1.28 | 3.07 | 1.42 | 0.51×1.24 | 8,800 | 2.47 | CXX10
1/2″ | 0.500 | 0.61 | 0.61 | 0.71 | 0.61 | 1.73 | 3.54 | 1.38 | 0.63×1.65 | 15,000 | 4.03 | CXX13
5/8″ | 0.625 | 0.75 | 0.83 | 0.83 | 0.75 | 1.97 | 4.17 | 1.50 | 0.83×2.03 | 22,800 | 6.24 | CXX16
3/4″ | 0.750 | 0.94 | 0.93 | 0.94 | 0.94 | 2.66 | 5.24 | 1.73 | 0.94×2.42 | 35,300 | 14.88 | CXX20

Maßreferenz
A: Taschenbreite (Öffnungsmaß); B: Taschentiefe (Auflagefläche); C: Taschentiefe (Auflageflächenlänge); D: Gabelkopfbreite; E: Gabelkopfhöhe; F: Gesamtlänge; G: Verriegelungsüberstand; Bolzen: Durchmesser × Länge.

Materialangaben
Materialgrad: hochfestes legiertes Stahl (ASTM A952 Grade 100) Kohlenstoffgehalt: 0.35-0.45% Chrom: 0.5-0.8% Nickel: 0.3-0.6% Molybdän: 0.15-0.25% Schwefel: ≤ 0.035% Phosphor: ≤ 0.035% Oberflächenhärte: 45-50 HRC Zugfestigkeit: ≥ 1,800 MPa (260 ksi) Streckgrenze: ≥ 1,400 MPa (200 ksi) Bruchdehnung: ≥ 8% Kerbschlagzähigkeit: ≥ 40 J bei 0°C

Dimensions­toleranzen
Taschenbreite (A): ±0.01 in (±0.25 mm); Taschentiefe (B): ±0.01 in (±0.25 mm); Taschentiefe (C): ±0.01 in (±0.25 mm); Gabelkopfbreite (D): ±0.005 in (±0.13 mm); Gabelkopfhöhe (E): ±0.005 in (±0.13 mm); Gesamtlänge (F): ±0.01 in (±0.25 mm); Verriegelungsüberstand (G): ±0.005 in (±0.13 mm); Bolzendurchmesser: ±0.005 in (±0.13 mm); Bolzenlänge: ±0.01 in (±0.25 mm).

Leistungs­spezifikationen
Arbeitslastgrenze: wie pro Größe angegeben; Prüflast: 2.5 × WLL (100% Einzelprüfung); Minimale Bruchkraft: 4 × WLL (Sicherheitsfaktor 4:1); Ermüdungsbewertung: 1.5 × WLL für 20,000 Zyklen; 100% Magnaflux-Rissprüfung; 100% Bolzeninspektion; Oberflächenfinish: Pulverbeschichtung (blau); Temperaturbereich: -20°C bis +80°C.

Normen und Zertifizierung
Hergestellt und geprüft nach ASTM A952, EN 1677-1, EN 818-1 und DIN 17115. Zertifikate umfassen Materialzertifikate (mill test reports), Prüflastberichte, Magnaflux-Prüfberichte, Maßverifikationen und Konformitätsdokumentation.

Wartung und Austausch
Vor jedem Einsatz auf sichtbare Schäden, Risse, Korrosion und Verriegelungsfunktion prüfen. Regelmäßig reinigen, bei feuchter Umgebung leicht ölen und trocken lagern. Bei Beschädigung, Rissen oder bleibender Verformung sofort austauschen; keine Reparaturversuche durchführen.

Technische Daten

• Produkt: Kettenverkürzer mit Gabelkopf Grade 100
• Material: hochfester legierter Stahl (ASTM A952 Grade 100)
• Oberflächenhärte: 45-50 HRC
• Zugfestigkeit: ≥ 1,800 MPa
• Streckgrenze: ≥ 1,400 MPa
• Dehnung: ≥ 8%
• Kerbschlagzähigkeit: ≥ 40 J bei 0°C
• WLL: 3,000 bis 35,300 lbs je nach Größe
• Prüflast: 2.5 × WLL (jede Einheit geprüft)
• Minimale Bruchkraft: 4 × WLL
• Ermüdungsbewertung: 1.5 × WLL für 20,000 Zyklen
• Temperaturbereich: -20°C bis +80°C
• Finish: Pulverbeschichtung
• Inspektionen: 100% Magnaflux-Rissprüfung; 100% Bolzeninspektion
• Normen: ASTM A952, EN 1677-1, EN 818-1, DIN 17115
