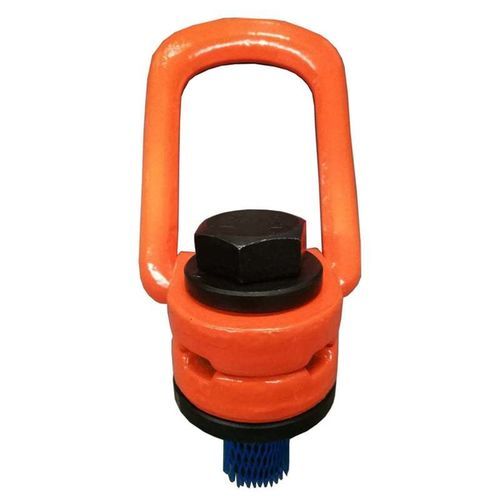

Anschlagpunkt um 180° drehbar Grade 100

geschweißtSchwerlastgeschmiedet

Einführung
Der Aufschweiß-Heberring Grade 100 mit Doppelbasis ist als permanenter, hochbelastbarer Anschlagpunkt für schwere Geräte und Bauwerke konzipiert. Die Doppelbasis-Geometrie vergrößert die Schweißfläche und verbessert die strukturelle Integrität bei wiederkehrenden und extremen Lasten.

Werkstoff und Fertigung
Hergestellt aus hochfestem legiertem Stahl mit Härten und Anlassen zur Optimierung der Gefügestruktur. Bauteile erhalten eine Epoxidbeschichtung zum Korrosionsschutz und zur besseren Sichtbarkeit in industriellen Einsatzbereichen.

Präzisionsschmieden und Qualitätskontrolle
Jeder Ring wird präzise geschmiedet, um gleichbleibende Maße sicherzustellen. 100 % der Teile werden einer Magnaflux-Rissprüfung (elektromagnetisch) unterzogen. Ermüdungsbewertung: 20.000 Zyklen bei 1,5× WLL. Produktionslose werden einer Bruch- bzw. Abnahmeprüfung mit 2,5× WLL unterzogen.

Betriebs- und Sicherheitsvorteile

• Optimierte Lastverteilung: Die Doppelbasis verteilt Schweißspannungen auf zwei Bereiche und reduziert lokale Spannungskonzentrationen.
• Flexible Ausrichtung: 180°-Schwenk ermöglicht Selbstanpassung des Rings an die Zugrichtung der Anschlagmittel und minimiert Querbelastung.
• Integrierte Entwässerung: Basis verfügt über eine Wasserabflusszone, um Feuchtigkeitsansammlung an der Schweißfläche zu vermeiden.
• Hohe Sichtbarkeit: Epoxidbeschichtung schützt vor Witterung und verbessert die Sichtbarkeit für Bedienpersonal und Anschläger.
• Serviceangabe: Der Verankerungs-Clip ist ausgelegt für bis zu 20.000 Hebevorgänge bei Volllast (Produktangabe).
• Montageausrichtung: Die Halterung muss mit einer Toleranz von ±10° zur Zugrichtung ausgerichtet sein.

Parameter (Abmessungen in Inches, Gewicht in lbs)
A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | H (in) | Gewicht (lbs) | ARBEITSLASTGRENZE (Tonnen)
0.55 | 2.56 | 1.89 | 1.14 | 5.28 | 0.55 | 2.36 | 3.11 | 1.61 | 4.0
0.79 | 3.27 | 2.36 | 1.54 | 6.65 | 0.63 | 3.46 | 4.06 | 3.97 | 6.7
0.87 | 3.78 | 2.56 | 1.89 | 7.72 | 0.77 | 3.86 | 4.65 | 6.61 | 10.0
1.22 | 4.96 | 3.54 | 2.17 | 10.39 | 1.14 | 5.00 | 3.10 | 12.67 | 16.0
1.65 | 6.89 | 5.12 | 3.11 | 14.61 | 1.77 | 6.18 | 8.54 | 35.26 | 30.0
Hinweis: Die Arbeitslastgrenze (WLL) basiert auf einem Sicherheitsfaktor von 4:1. Bei asymmetrischen Lasten ist die Kapazität entsprechend den Referenztabellen zu reduzieren.

Normen und Prüfungen

• EN 1677-1: Geschmiedete Bauteile für Anschlagmittel (modifiziert für Grade 100 Leistung).
• ASTM A952 / A952M: Spezifikation für geschmiedete Hebe- und Anschlagkomponenten Grade 100.
• DIN PAS 1061: Anforderungen für Grade 100 Hebeketten und Zubehör.
• AS 3776: Hebe- und Anschlagkomponenten für Kettengehänge Grade V (100).
• Abnahmeprüfungen: Produktionslose geprüft bis 2,5× WLL.
• Sicherheitsfaktor: 4:1 eingehalten (Mindestbruchlast = 4× WLL).
• Ermüdungsprüfungen: 20.000 Zyklen bei 1,5× WLL.
• Magnaflux: 100% elektromagnetische Rissprüfung aller geschmiedeten Ringe.
• Schweißanforderungen: Vollumfangsschweißung durch qualifizierten Schweißer; Wasserabflussbereich freilassen.

Wartung und Inspektion

• Sichtprüfung: Vor jeder Verwendung auf Schweißrisse, Verformungen, Korrosion oder übermäßigen Verschleiß prüfen.
• Ausrichtung: Sicherstellen, dass die Halterung innerhalb ±10° zur Zugrichtung ausgerichtet ist.
• Austauschkriterien: Aus dem Dienst nehmen, wenn der Verschleiß mehr als 10 % der ursprünglichen Abmessungen beträgt oder Risse festgestellt werden.

Merkmale / Technische Spezifikationen

• Handelsbezeichnung: Grade 100 Double Base Weld On Ring
• Material: hochfestes legiertes Stahlblech, gehärtet und angelassen
• Oberfläche: Epoxidlack
• Sicherheitsfaktor: 4:1 (Mindestbruchlast = 4× WLL)
• Abnahmeprüfung: 2,5× WLL pro Produktionslos
• Ermüdungsbewertung: 20.000 Zyklen bei 1,5× WLL
• Inspektion: 100% Magnaflux elektromagnetische Rissprüfung
• Schwenk: 180° Schwenk für Selbstausrichtung
• Schweißen: Vollumfangsschweißung außer Wasserabflussbereich; Schweißerqualifikation erforderlich
• Ausrichtungstoleranz: ±10°
• Angabe zur Lebensdauer der Verankerungsklemme: sicher bis zu 20.000 Hebevorgängen bei Volllast (Produktangabe)
