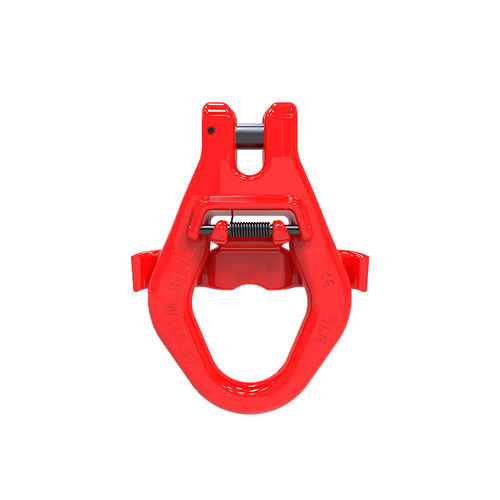

Aufhängerring für Kettengehänge Grade 100

Übersicht

• Pulverbeschichtete Oberfläche
• Konstruktionsfaktor: 4:1
• Proof tested
• Prägung mit Klasse und Größe
• Für Einstrahl-Kettenschlingen vorgesehen
• Geeignet für Choker- oder Korbschlaufen
• Ersatzteile verfügbar

Parameter
Arbeitslastgrenze (lbs) | Für Kettengröße | e | t | w | d | s | Gewicht/Stück

• 4,300 | 9/32" | e: 3.6 | t: 2.76 | w: 1.34 | d: 0.35 | s: 0.35 | Gewicht: 0.62
• 5,700 | 5/16" | e: 3.58 | t: 2.76 | w: 1.34 | d: 0.39 | s: 0.35 | Gewicht: 0.66
• 8,800 | 3/8" | e: 5.04 | t: 4.02 | w: 1.97 | d: 0.49 | s: 0.47 | Gewicht: 1.54
• 15,000 | 1/2" | e: 6.65 | t: 5.35 | w: 2.6 | d: 0.63 | s: 0.59 | Gewicht: 3.09
• 22,600 | 5/8" | e: 8.43 | t: 6.77 | w: 3.27 | d: 0.79 | s: 0.69 | Gewicht: 6.04

Normen
Name: Grade 100 Clevis Master Link
Verpackung: Karton + Stahlpalette

Merkmale / technische Spezifikationen

• Produkt: Clevis Master Link für Grade 100 Kettenanwendungen
• Oberfläche: Pulverbeschichtet
• Konstruktionsfaktor: 4:1
• Prüfung: Proof tested
• Kennzeichnung: Prägedruck mit Klasse und Größe
• Anwendungsbereich: Einstrahl-Kettenschlingen; geeignet für Choker- oder Korbkonfigurationen
• Ersatzteile: Verfügbar
• Verpackung: Karton und Stahlpalette
• Arbeitslastgrenzen und Maße (Beispiele):

  • 4,300 lbs — Kettengröße 9/32" — e: 3.6, t: 2.76, w: 1.34, d: 0.35, s: 0.35 — Gewicht: 0.62
  • 5,700 lbs — Kettengröße 5/16" — e: 3.58, t: 2.76, w: 1.34, d: 0.39, s: 0.35 — Gewicht: 0.66
  • 8,800 lbs — Kettengröße 3/8" — e: 5.04, t: 4.02, w: 1.97, d: 0.49, s: 0.47 — Gewicht: 1.54
  • 15,000 lbs — Kettengröße 1/2" — e: 6.65, t: 5.35, w: 2.6, d: 0.63, s: 0.59 — Gewicht: 3.09
  • 22,600 lbs — Kettengröße 5/8" — e: 8.43, t: 6.77, w: 3.27, d: 0.79, s: 0.69 — Gewicht: 6.04
