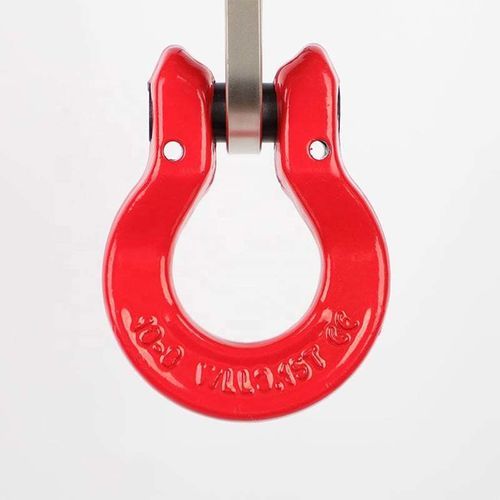

Verbindungsglied für Ketten Grade 80

Übersicht
Omega Link Verbindungsglied für Grade 80 Hebeketten. Auslegungsfaktor 4:1; auf Festigkeit geprüft und nach EN 1677 zertifiziert. Geeignet für die Fertigung und Reparatur von Kettengehängen und Hebe- komponenten im industriellen Einsatz.

Parameter
WLL (Working Load Limit) | Für Grade 80 Kette | Abmessungen (Zoll) (INCK, D, K, P, T) | Gewicht (lbs)

• 4.500 lbs | 2,0 t | Größe: 1/4–5/16 in; D: 1.06; K: 1.42; P: 0.35; T: 0.44 | Gewicht: 0.4 lbs.
• 7.100 lbs | 3,15 t | Größe: 3/8 in; D: 1.26; K: 1.73; P: 0.47; T: 0.59 | Gewicht: 0.9 lbs.
• 12.000 lbs | 5,3 t | Größe: 1/2 in; D: 1.65; K: 2.17; P: 0.62; T: 0.67 | Gewicht: 1.8 lbs.
• 18.100 lbs | 8,0 t | Größe: 5/8 in; D: 1.96; K: 2.72; P: 0.71; T: 0.89 | Gewicht: 3.3 lbs.
• 28.300 lbs | 12,5 t | Größe: 3/4 in; D: 2.28; K: 3.15; P: 0.85; T: 1.08 | Gewicht: 4.6 lbs.

Normen
Name: Grade 80 Omega Link
Verpackung: Karton + Stahlpalette

Technische Merkmale

• Auslegungsfaktor: 4:1; proof tested und zertifiziert nach EN 1677.
• Anwendbare Produktbezeichnung: Grade 80 Omega Link.
• Verpackung: Karton plus Stahlpalette für geschützten Transport.
• Arbeitslastgrenzen und zugehörige Abmessungen/Gewichte:
  • 4.500 lbs (2,0 t) — Größe: 1/4–5/16 in; D: 1.06; K: 1.42; P: 0.35; T: 0.44; Gewicht: 0.4 lbs.
  • 7.100 lbs (3,15 t) — Größe: 3/8 in; D: 1.26; K: 1.73; P: 0.47; T: 0.59; Gewicht: 0.9 lbs.
  • 12.000 lbs (5,3 t) — Größe: 1/2 in; D: 1.65; K: 2.17; P: 0.62; T: 0.67; Gewicht: 1.8 lbs.
  • 18.100 lbs (8,0 t) — Größe: 5/8 in; D: 1.96; K: 2.72; P: 0.71; T: 0.89; Gewicht: 3.3 lbs.
  • 28.300 lbs (12,5 t) — Größe: 3/4 in; D: 2.28; K: 3.15; P: 0.85; T: 1.08; Gewicht: 4.6 lbs.
