Schäkel zum Heben von Lasten / D

Schraubenfür Schifffahrtsanwendungen

Produktbeschreibung

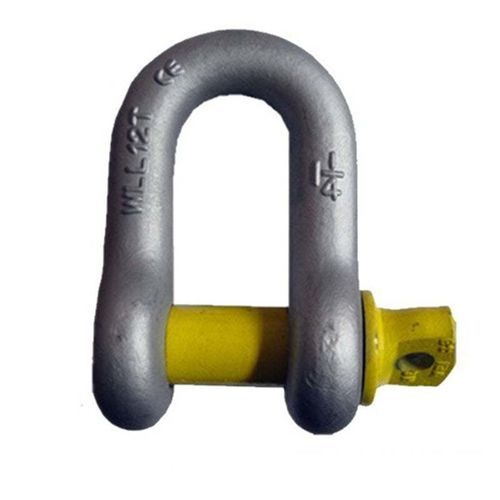

AS2741 Grade S D-Schäkel sind drop-forged Schraubbolzen-D-Schäkel, ausgelegt für Zug- und Hebeanwendungen in Zugrichtung sowie für Verbindungen zu Ketten, Drahtseilen und anderen zugelassenen Beschlägen. Einsatzgebiete sind u. a. Marine, Landwirtschaft, Bergbau und Maschinenbau.

Produkteigenschaften

• Hergestellt nach AS2741 aus Material Grade S in Dee (D)-Konfiguration mit Schraubbolzen.
• Oberflächen: verzinkt, pulverbeschichtet oder roh (self-coloured).
• Mit WLL (Work Load Limit) in Tonnen und Qualitätskennzeichnung beschriftet.
• Bruchprüfung: abnahmeprüfungen 2× WLL; Mindestbruchkraft 6× WLL.
• Nur für Zug- und Hebevorgänge in Längsrichtung vorgesehen; nicht für seitliche oder kippende Belastungen.

Parameter
Größe (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

Normen

• AS2741 Grade S

Eigenschaften / Technische Spezifikationen

• Standard: AS2741 Grade S.
• Konfiguration: Dee (D)-Schäkel mit Schraubbolzen.
• Materialklasse: Grade S.
• Oberflächenoptionen: verzinkt, pulverbeschichtet, self-coloured.
• Kennzeichnung: mit WLL (Tonnen) und Qualitätsgrad markiert.
• Prüfung: geprüft auf 2× WLL; Mindestbruchkraft 6× WLL.
• Verwendungszweck: Hebe- und Zuganwendungen in gerader Linie sowie Verbindung zu Kette, Drahtseil und zugelassenen Beschlägen; nicht geeignet für Seiten- oder Kippbelastungen.
