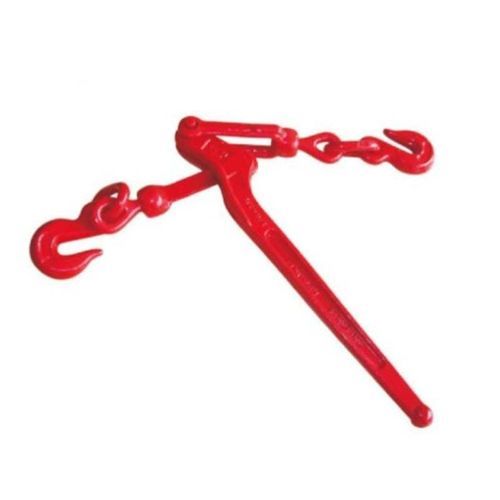

Ketten-Lastenspanner

Hebelmanuelltragbares

Produktübersicht
Hebel-Spannschloss zur Sicherung und Spannvorrichtung für schwere industrielle Lasten. Der Hebelpunkt verwendet eine überdimensionierte Struktur für verbesserte Zugfestigkeit; die Basis des Spannschlosses ist biegbar, um das Entladen zu erleichtern. Ausgestattet mit 360°-drehbaren Haken, geeignet für Häfen, Schiffbau, Bergbau, Bauwesen und Transportanwendungen.

Einführung

• Entwickelt für sicheres Spannverfahren bei schweren Transporten
• Aus geschmiedetem Stahl; hohe Festigkeit
• Freie 360°-drehbare Haken für flexible Befestigung
• Wärmebehandelte Bauteile für erhöhte Lebensdauer
• Jedes Spannschloss wird einzeln geprüft
• Auf Wunsch in Schmiedung oder Guss lieferbar

Parameter

• Chain Size 1/4-5/16 — W.L.L.: 2.600 lbs; Proof Load: 5.200 lbs; Min. Ultimate Load: 7.800 lbs; Weight: 3.52 lbs; Handle Length: 11.42 in; Dimensions (A B C D E F G): 18.5, 17.3, 14.17, 11.42, 8.27, 8.07, 0.35
• Chain Size 5/16-3/8 — W.L.L.: 5.400 lbs; Proof Load: 10.800 lbs; Min. Ultimate Load: 19.000 lbs; Weight: 8.37 lbs; Handle Length: 15.43 in; Dimensions (A B C D E F G): 25.2, 23.2, 19.49, 15.55, 11.22, 11.22, 0.51
• Chain Size 3/8-1/2 — W.L.L.: 9.200 lbs; Proof Load: 18.400 lbs; Min. Ultimate Load: 28.000 lbs; Weight: 12.11 lbs; Handle Length: 17.24 in; Dimensions (A B C D E F G): 28.5, 26.38, 22.05, 17.64, 12.99, 12.20, 0.59
• Chain Size 1/2-5/8 — W.L.L.: 11.000 lbs; Proof Load: 22.000 lbs; Min. Ultimate Load: 44.000 lbs; Weight: 19.7 lbs; Handle Length: 21.00 in; Dimensions (A B C D E F G): 33.86, 30.12, 25.78, 20.87, 14.37, 14.37, 0.74

Normen
Hergestellt nach den anwendbaren Industriestandards; Zertifikate und Prüfberichte auf Anfrage verfügbar.

Merkmale / technische Spezifikationen

• Model: Lever Type Load Binder
• Material: geschmiedeter Stahl (Guss auf Anfrage verfügbar)
• Konstruktionsmerkmale: überdimensionierter Hebelpunkt zur Zugfestigkeit; biegbarer Grundkörper zur erleichterten Entladung; Verschluss am Haken und T-Kit widerstandsfähig gegen axiale Belastung; freie 360°-drehbare Haken; wärmebehandelt; Einzelprüfung
• Typische Anwendungen: Hafenbetrieb, Energieversorgung, Eisen- und Stahlindustrie, Schiffbau, Petrochemie, Bergbau, Bahnwesen, Bauwesen, Metallurgie, Automobilfertigung, Kunststoffmaschinen, industrielle Steuerung, Autobahnen und Schwertransport, Hilfsausrüstung für Pipelines, Tunnel, Brunnenmanagement und -schutz, Seenotrettung, Offshore-Engineering, Flughafen- und Brückenbau, Luftfahrt, Raumfahrt, Veranstaltungsstätten und Infrastrukturmaschinen
• Chain Size 1/4-5/16 — W.L.L.: 2.600 lbs; Proof Load: 5.200 lbs; Min. Ultimate Load: 7.800 lbs; Weight: 3.52 lbs; Handle Length: 11.42 in; Dimensions (A B C D E F G): 18.5, 17.3, 14.17, 11.42, 8.27, 8.07, 0.35
• Chain Size 5/16-3/8 — W.L.L.: 5.400 lbs; Proof Load: 10.800 lbs; Min. Ultimate Load: 19.000 lbs; Weight: 8.37 lbs; Handle Length: 15.43 in; Dimensions (A B C D E F G): 25.2, 23.2, 19.49, 15.55, 11.22, 11.22, 0.51
• Chain Size 3/8-1/2 — W.L.L.: 9.200 lbs; Proof Load: 18.400 lbs; Min. Ultimate Load: 28.000 lbs; Weight: 12.11 lbs; Handle Length: 17.24 in; Dimensions (A B C D E F G): 28.5, 26.38, 22.05, 17.64, 12.99, 12.20, 0.59
• Chain Size 1/2-5/8 — W.L.L.: 11.000 lbs; Proof Load: 22.000 lbs; Min. Ultimate Load: 44.000 lbs; Weight: 19.7 lbs; Handle Length: 21.00 in; Dimensions (A B C D E F G): 33.86, 30.12, 25.78, 20.87, 14.37, 14.37, 0.74
