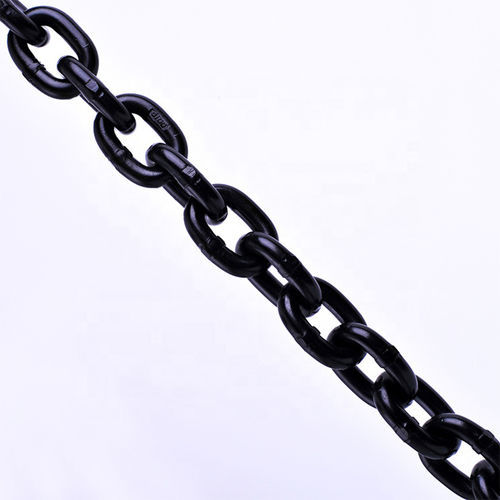

Stahl-Hubkette Grade 100

Legierunghoch widerstandsfähiger Stahlhohe Härte

Produktübersicht
13 mm Grade 100 Hebeketten werden aus hochfestem legiertem Stahl hergestellt. Jede 13 mm Grade 100 Kette wird im Herstellungsprozess einem Proof-Test bis 2× des Arbeitslastgrenzwerts (WLL) unterzogen; die minimale Bruchfestigkeit beträgt 4× WLL. Diese Ketten erfüllen oder übertreffen OSHA-, staatliche, NACM- und ASTM-Anforderungen. Prüfbescheinigungen sind auf Anfrage erhältlich.

Einführung
13 mm Grade 100 Ketten sind für Überkopf-Hebeanwendungen ausgelegt. Im Vergleich zu einer gleich großen Grade 80 Kette bietet Grade 100 etwa 20 % höhere WLL, was eine Reduzierung der Kettengröße bei gleicher Last ermöglicht. Ebenfalls bezeichnet als Grade 10, System 10 oder Spectrum 10, sind diese Ketten für Überkopfheben zugelassen.

Parameter

• Chain Grade: NACM und ASTM klassifizieren Ketten nach Grade; höhere Grade ergeben höhere WLL bei gleicher Nenngröße.
• Working Load Limit (WLL): Maximal zulässige Belastung in direkter Zugbeanspruchung an einem unbeschädigten, geraden Kettenabschnitt.
• Proof Test: Herstellungszugversuch mit kontinuierlich steigender Belastung; dient der Überprüfung der Herstellungsintegrität, nicht als Auslegungsgröße für den Einsatz.
• Minimale Bruchkraft: Minimale Zugkraft, bei der die Kette im zerstörenden Test gebrochen ist; Herstellerakzeptanzkriterium, kein Auslegungsmaß.
• Überkopfheben: Hebevorgang, bei dem eine Last so angehoben wird, dass ein Fall der Last Verletzungen oder Sachschäden verursachen könnte.

Technische Daten
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normen

• Standard: 13mm Grade 100 Chains
• MOQ: 100 Meters
• Verpackung: Karton + Stahlpalette

Technische Spezifikationen

• Serie: Grade 100 Chain
• Handelsname: 13mm Grade 100 Chains
• Material: hochfester legierter Stahl
• Proof tested to 2× WLL
• Minimale Bruchfestigkeit: 4× WLL (Herstellerprüfung)
• Für Überkopf-Hebeanwendungen zugelassen
• WLL: Werte siehe technische Tabelle oben (lbs)
• Gewicht pro Fuß: Werte siehe technische Tabelle oben (lbs)
• Innenlänge/-breite und Materialgröße: Werte siehe technische Tabelle oben (inches/mm)
• Leistungsmerkmal: ~20% höhere WLL gegenüber einer gleichwertigen Grade 80 Kette
• Auch bezeichnet als: Grade 10, System 10, Spectrum 10
• Zertifikate: Prüfungen und Zertifikate verfügbar
• MOQ: 100 Meters; Verpackung: Karton + Stahlpalette
