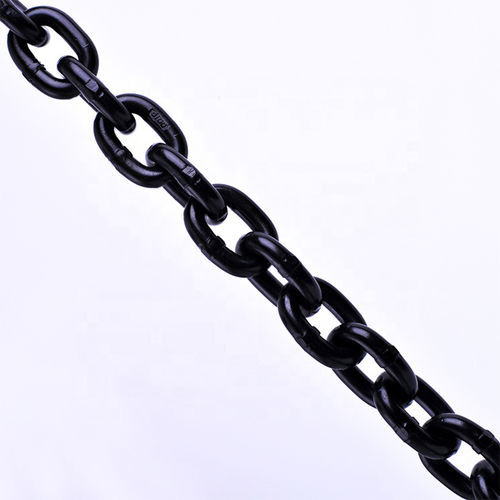

Stahl-Hubkette ASTM Grade 100

Legierunghoch widerstandsfähiger Stahlhohe Härte

Produktübersicht
Die ASTM Grade 100 Kette wird aus legiertem Hochleistungsstahl gefertigt und ist mit einer Prüflast (proof test) von 2× der Arbeitslastgrenze (WLL) geprüft. Die minimale Bruchkraft beträgt 4× die WLL. Die Kette erfüllt oder übertrifft OSHA-, NACM- und ASTM-Spezifikationen. Eine 100%-Prüfung erfolgt während der Fertigung und Prüfbescheinigungen sind kostenfrei verfügbar.

Einführung
Die Grade 100 Kette ist für Überkopf-Hebevorgänge ausgelegt. Im Vergleich zu einer Grade 80 Kette gleicher Größe bietet Grade 100 etwa 20% höhere WLL, wodurch die Kettengröße bei gleicher Belastung reduziert werden kann. Grade 100 wird auch als Grade 10, System 10 oder Spectrum 10 bezeichnet und ist für Überkopf-Hebeanwendungen zugelassen.

Parameter

• Chain Grade: NACM- & ASTM-Klassifikation; ein höherer Grad ergibt eine höhere WLL bei gleicher Kettengröße.
• Arbeitslastgrenze (WLL): Die maximal empfohlene Arbeitslast, die in direkter Zugrichtung an einer unbeschädigten geraden Kette angewendet wird.
• Proof Test: Herstellungsprüfung zur Überprüfung der Integrität: minimale Zugkraft, die während der Produktion angewendet wird (typisch 2× WLL).
• Minimale Bruchkraft: Gemessene minimale Zugkraft bis zum Bruch während der Fertigungsprüfung (typisch 4× WLL).
• Überkopf-Hebevorgänge: Heben einer hängenden Last, deren Fall Verletzungen oder Sachschaden verursachen könnte.

Spezifikationstabelle
Chain Size (in) | Chain Size (mm) | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size (in) | Inside Length (in) | Inside Length (mm) | Inside Width (in) | Inside Width (mm)
7/32 in | 6 mm | 3,100 | 0.54 | 0.25 in | 0.71 in | 18 mm | 0.38 in | 7.95
9/32 in | 7 mm | 4,300 | 0.73 | 0.275 in | 0.88 in | 22 mm | 0.41 in | 10
5/16 in | 8 mm | 5,700 | 1.06 | 0.330 in | 1.02 in | 26 mm | 0.49 in | 13
3/8 in | 10 mm | 8,800 | 1.52 | 0.397 in | 1.22 in | 31 mm | 0.57 in | 14
1/2 in | 13 mm | 15,000 | 2.72 | 0.52 in | 1.56 in | 40 mm | 0.75 in | 20
5/8 in | 16 mm | 22,600 | 3.72 | 0.63 in | 1.93 in | 49 mm | 0.92 in | 23
3/4 in | 20 mm | 35,300 | 5.78 | 0.787 in | 2.44 in | 62 mm | 1.008 in | 25
7/8 in | 22 mm | 42,700 | 7.32 | 0.866 in | 2.59 in | 65 mm | 1.161 in | 29
1 in | 26 mm | 59,700 | 10.21 | 1.024 in | 3.07 in | 78 mm | 1.378 in | 35
1 1/4 in | 32 mm | 90,400 | 15.45 | 1.26 in | 3.78 in | 96 mm | 1.69 in | 43

Standards

• Standard: ASTM Grade 100 Chain
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Technische Merkmale / Spezifikationen

• Material: legierter Hochleistungsstahl (Grade 100)
• Proof Test bei 2× WLL
• Minimale Bruchkraft: 4× WLL
• 100% Prüfung während der Fertigung
• Erfüllt oder übertrifft OSHA-, NACM- und ASTM-Anforderungen
• Zugelassen für Überkopf-Hebeanwendungen
• Ca. 20% höhere WLL im Vergleich zu einer gleichwertigen Grade 80 Kette
• Auch bekannt als: Grade 10, System 10, Spectrum 10
• Prüfzertifikate kostenlos verfügbar
• MOQ: 100 Meter; Verpackung: Karton + Stahlpalette
