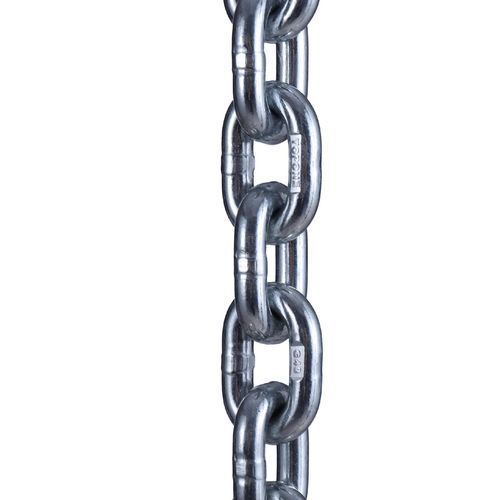

Verzinkte Rollenkette Grade 43

mit beidseitigen Hakenverzinkthohe Härte

Produktübersicht
Grade-43-Zurrkette mit elektroverzinkter Oberfläche, geliefert auf Halb-Trommel. Elektronisch geschweißte Glieder; Oberfläche elektroverzinkt (natürliche Farbe). Erfüllt oder übertrifft NACM- und ASTM-Normen (A391 & A413). Hohes Verhältnis von Festigkeit zu Gewicht. NICHT für Hubarbeiten über Kopf geeignet. Veröffentlichten Arbeitslastwert niemals überschreiten. Prüftest durchgeführt und zertifiziert.

Einführung
Die Grade-43-Kette ist eine hochfeste Binderkette mit höherer Zugfestigkeit als Proof Coil (Grade 30). Typische Anwendungen: Abschleppen, Zurren und Forstbetrieb, wo eine höhere Arbeitslast erforderlich ist. Grade-43-Binderketten werden mit einem Gabelhaken (clevis grab hook) an jedem Ende geliefert. Nicht zugelassen für Hubarbeiten über Köpfe oder Personenbeförderung.

Parameter

• Klassifizierung der Kette: NACM- & ASTM-Klassen (A391 & A413). Höhere Klasse = höhere Arbeitslast für gleichen Durchmesser.
• Arbeitslast (WLL): Nennkapazität; maximale Arbeitslast bei direkter Zugbeanspruchung an einem unbeschädigten, geraden Kettenabschnitt.
• Proof-Test: Herstellungsintegritätstest; minimale Zugkraft, die während der Produktion unter kontrollierter Erhöhung angewendet wird. Dient nur zur Überprüfung, nicht als Bemessungswert.
• Minimale Bruchkraft: Minimale Kraft beim Bruch während des Zugtests. Kein garantierter Betriebs-/Bemessungswert.
• Überkopf-Heben: Heben einer frei hängenden Last, deren Fall Verletzungen oder Schäden verursachen könnte; Grade 43 ist NICHT für Überkopf-Heben geeignet.

Technische Tabelle
Größe MM | D +/-MM | Innenlänge A MM | A +/-MM | Außenbreite B MM | B +/-MM | Arbeitslast KG | Prüflast N | Bruchlast N | Gewicht pro M KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Standards
Name: Grade 43 Chain Electro Galvanized Finish Half Drum. MOQ: 100 Meter. Verpackung: Karton + Stahlpalette.

Merkmale / technische Spezifikationen

• Produkt: Grade-43-Binderkette, elektroverzinkte Oberfläche, Lieferung auf Halb-Trommel.
• Konstruktion: Elektronisch geschweißte Kette; Oberfläche Farbton natur (elektroverzinkt).
• Normenkonformität: Entspricht oder übertrifft NACM- und ASTM-Normen (A391 & A413).
• Anwendungsnotizen: Hohes Festigkeit/Gewicht-Verhältnis; NICHT zugelassen für Überkopf-Heben; geliefert mit Gabelhaken (clevis grab hook) an jedem Ende für Zurr-/Abschleppanwendungen.
• Qualität: Proof getestet und zertifiziert; angegebene Prüf- und Bruchlasten pro Größe in der technischen Tabelle.
• Mindestbestellmenge: 100 Meter.
• Verpackung: Karton plus Stahlpalette.
